朋友们大家好我是大俵哥，今天我们来看一下点动和自锁的混合控制，这个基础电路应用还是比较广泛的，点动用于调试自锁用于长动控制，今天我们来比较一下电气控制原理图和梯形图有什么异同点。
电机
点动和自锁的混合控制，这个电路常见的接法有三种，我们分别来了解一下。
一，通过两个按钮来控制

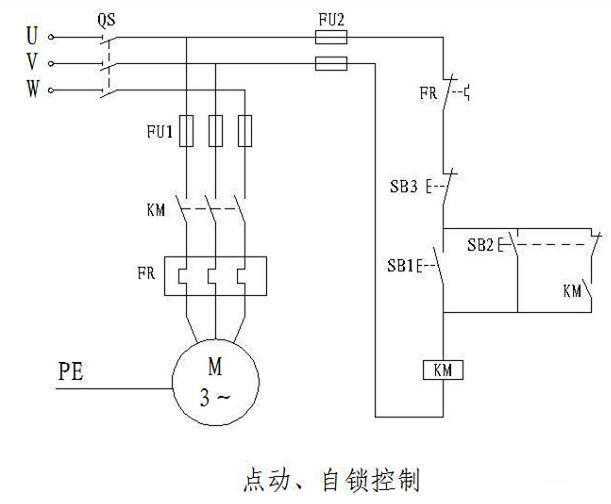

原理图
SB1是启动按钮SB3是停止按钮，SB2是点动按钮，按下SB1交流接触器自锁，按下SB3接触器线圈失电。按下SB2交流接线器线圈得电吸合，同时SB2的常闭点断开，切断自锁线，松开SB2接触器线圈失电。因为SB2常开常闭有时间差，所以这种接法效果不太好。
二，利用中间继电器自锁

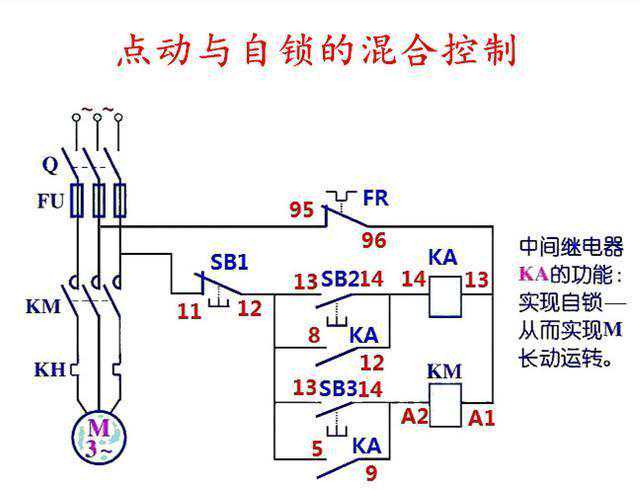

原理图
按下启动按钮SB2中间继电器KA自锁，KA的常开点闭合交流接触器KM线圈得电吸合，按下SB1交流接触器线圈失电。按下SB3交流接触器KM吸合，松开SB3交流接触器线圈失电。所以SB2是长动控制，SB3是点动控制。
三，自锁线上加转换开关

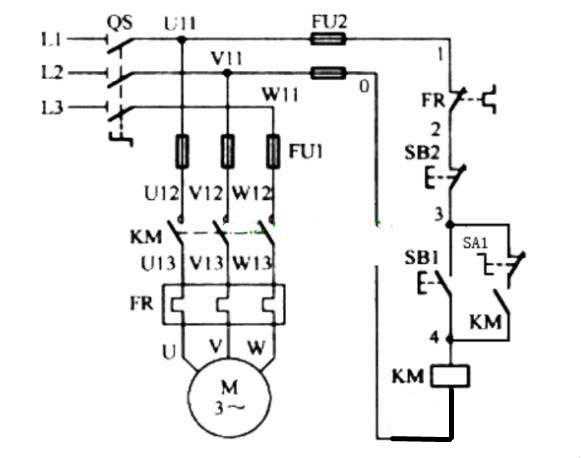

原理图
这个最好理解，当SA1打到通的位置时，按下SB1交流接触器KM自锁，当SA1打到断开的位置时，SB1则为点动控制。

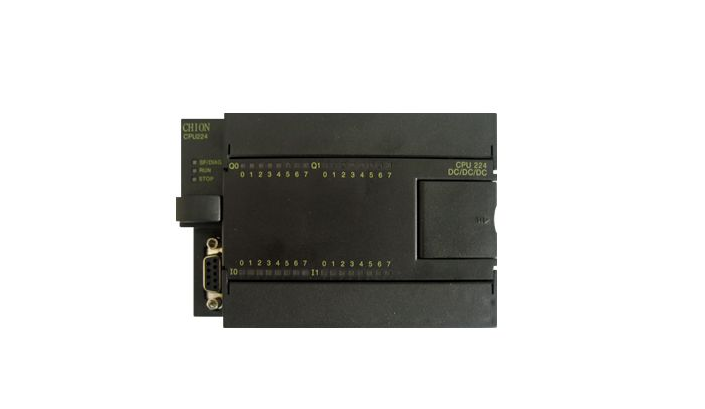

PLC
用PLC怎么控制呢？一起来看一下梯形图。
梯形图

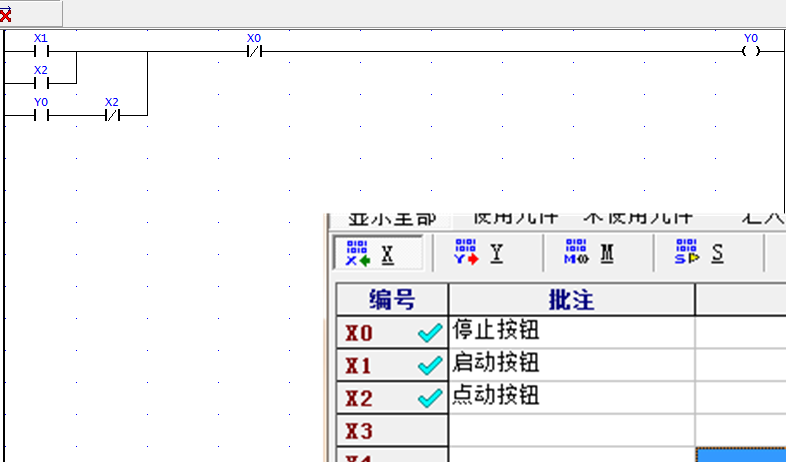

X1闭合YO线圈得电自锁，X0对应停止按钮，当X2闭合时，Y0线圈得电，同时X2的常闭点断开切断自锁线，所以X2对应点动按钮。
