充电头网拿到了达方电子的一款600W光伏并网微逆变器，这款逆变器型号为G64C，支持两路直流输入，其中直流输入电压范围为22-60V，最大输入电压为60V，支持26-45V功率跟踪，最大输入电流为14A。
逆变器支持600W交流输出功率，额定输出电压为220Vac，输出电流为2.72A。逆变器采用铝合金外壳，提升散热性能。壳体为密封设计，支持IP67防护等级。在机身侧面还设有指示灯用于工作状态指示。下面就带来这款光伏微型逆变器的拆解，一起看看内部的设计与用料。
达方600W光伏并网微逆变器外观
达方600W光伏并网微逆变器采用全金属材质外壳，兼顾保护性和散热性能。机身主体为扁平规整的长方体造型，两侧设有直流输入和交流输出连接端子，整体设计工业风十足。
背面边缘设有多颗固定螺丝，盖板上贴有产品参数信息。
封装螺丝为常规十字型号，方便打开。
产品参数特写
产品型号：G64C
最大直流输入电压：60VDC
最大功率点跟踪范围：26VDC-45VDC
开机输入电压：22VDC-60VDC
最大直流输入电流：14Ax2
额定交流输出功率：600W
额定交流电压：220VAC
额定交流电流：2.72A
额定交流频率：50Hz
输出功率因数：0.99
最大允许并联设备数量：9UNIT
额定工作条件下总效率：95.5%
防护等级：IP67
工作环境温度：-40°C~+65°C
总电流谐波失真：2%
产品通过了太阳能光伏产品金太阳认证。
交流输出端子设有胶套保护。

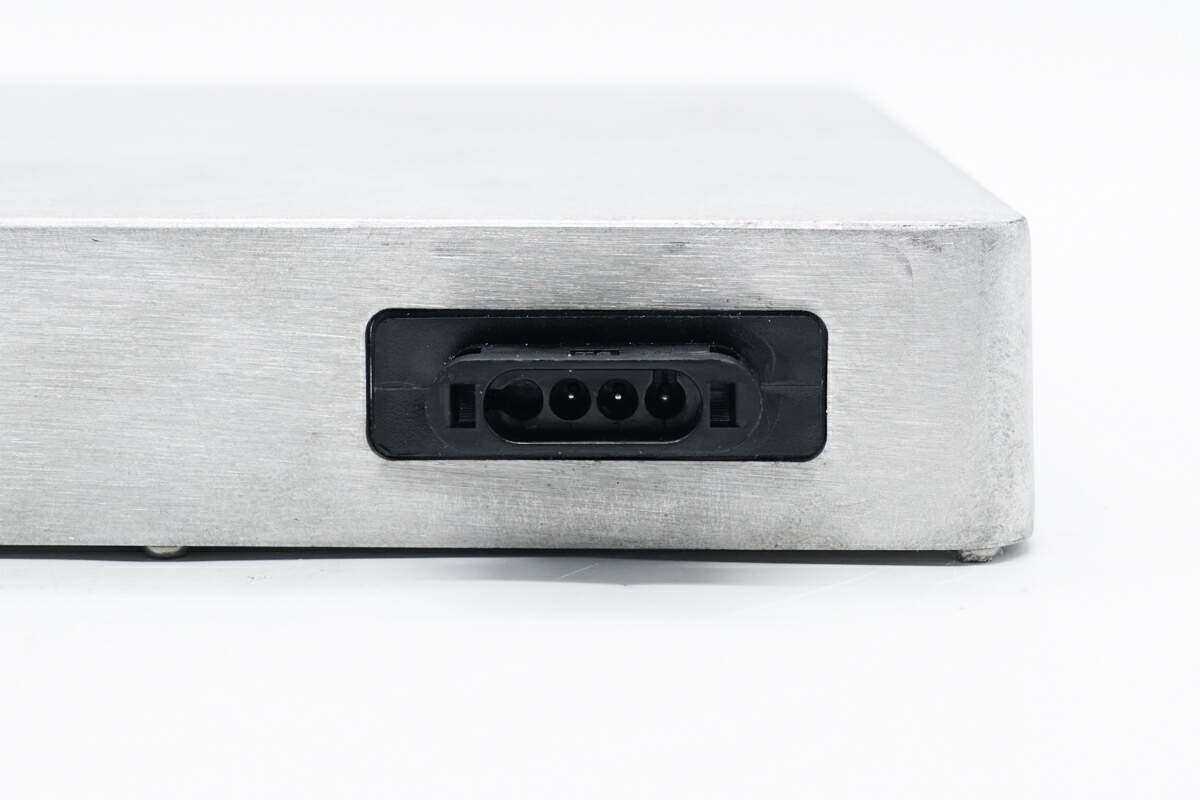

取下胶套，连接端子设有卡扣槽，可保证固定连接不脱落。

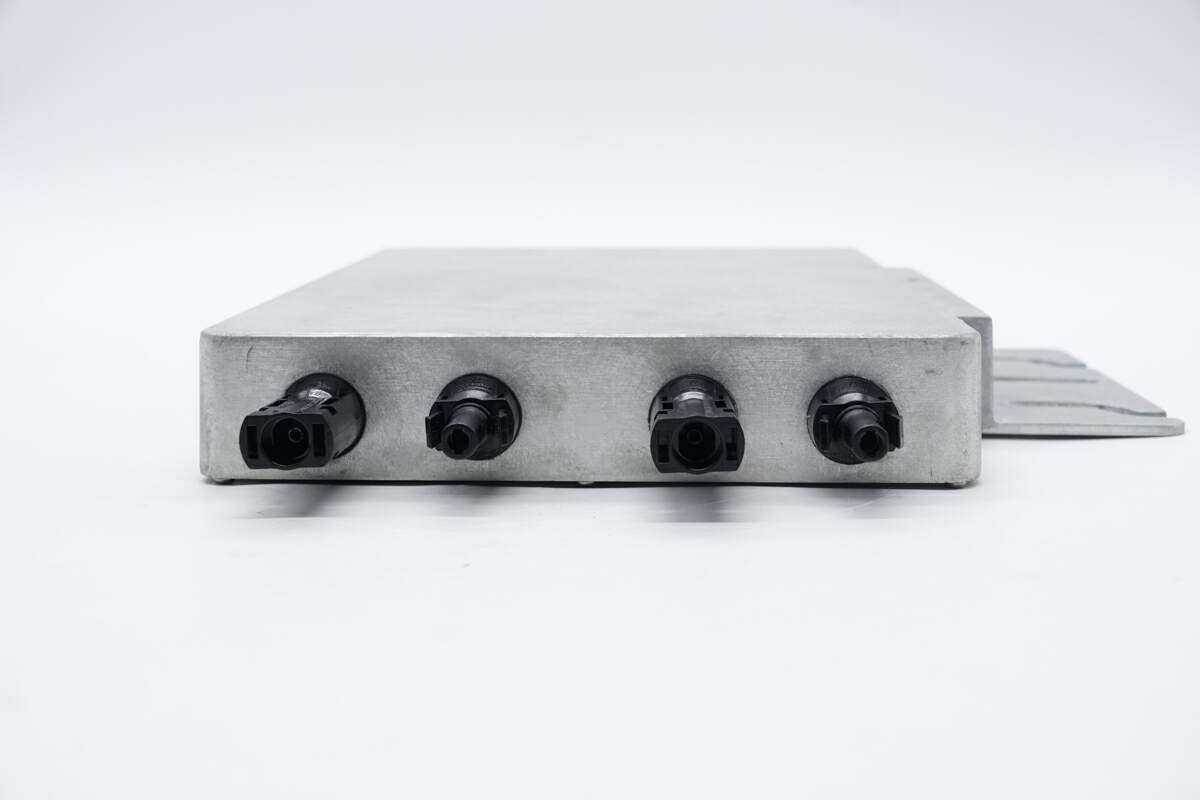

另一侧设有两组MC4直流输入连接端子，同样为卡扣结构设计。

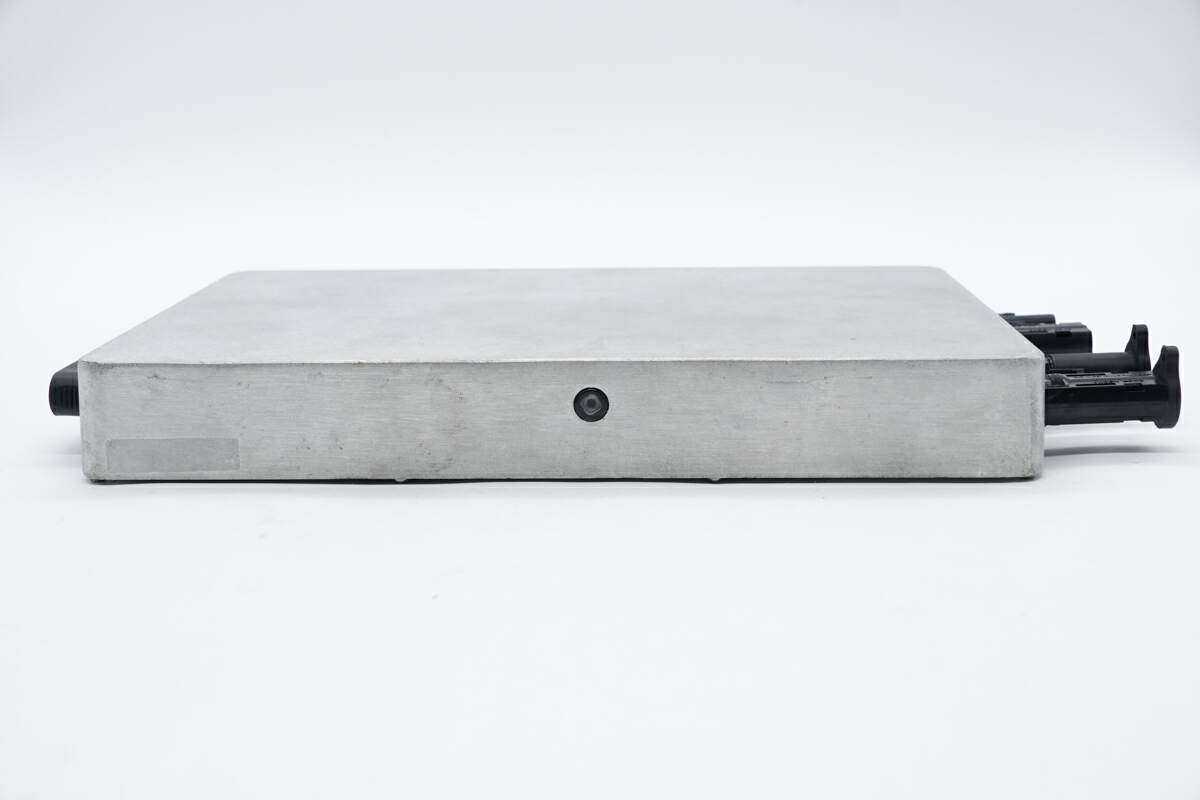

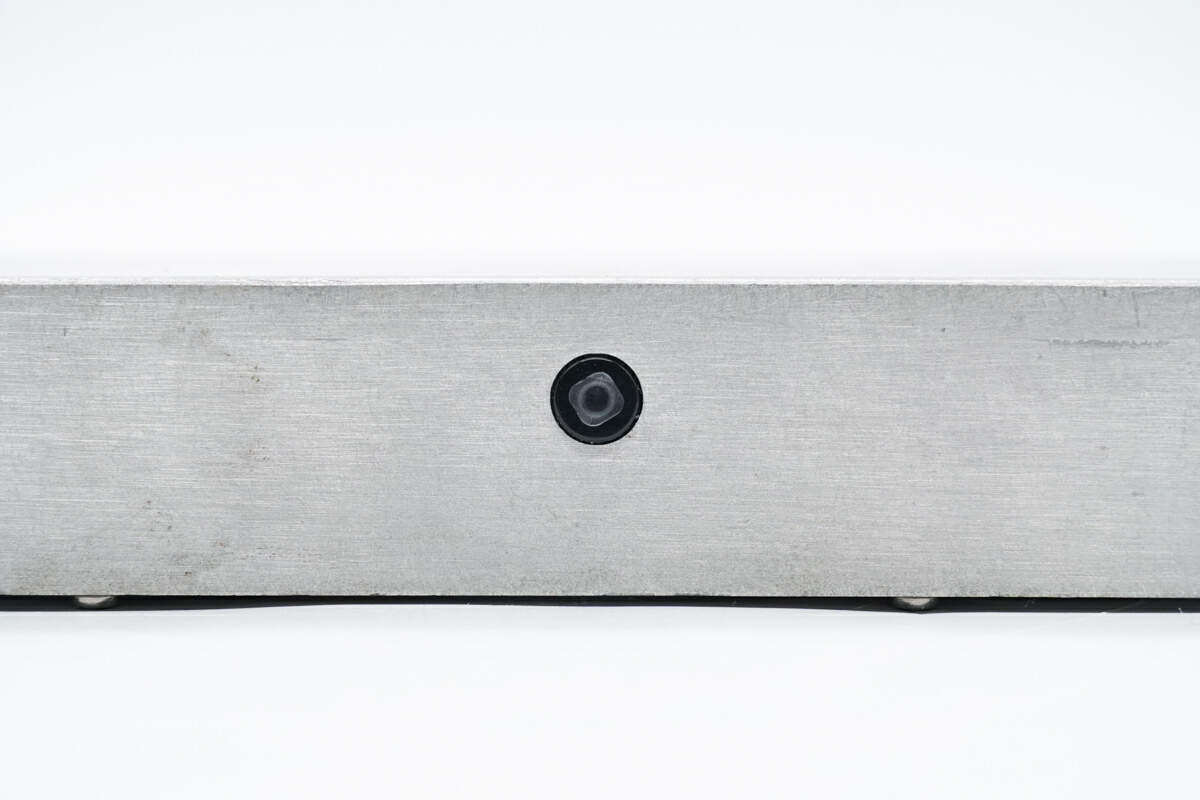

机身底部中心设有指示灯。
产品指示灯特写。

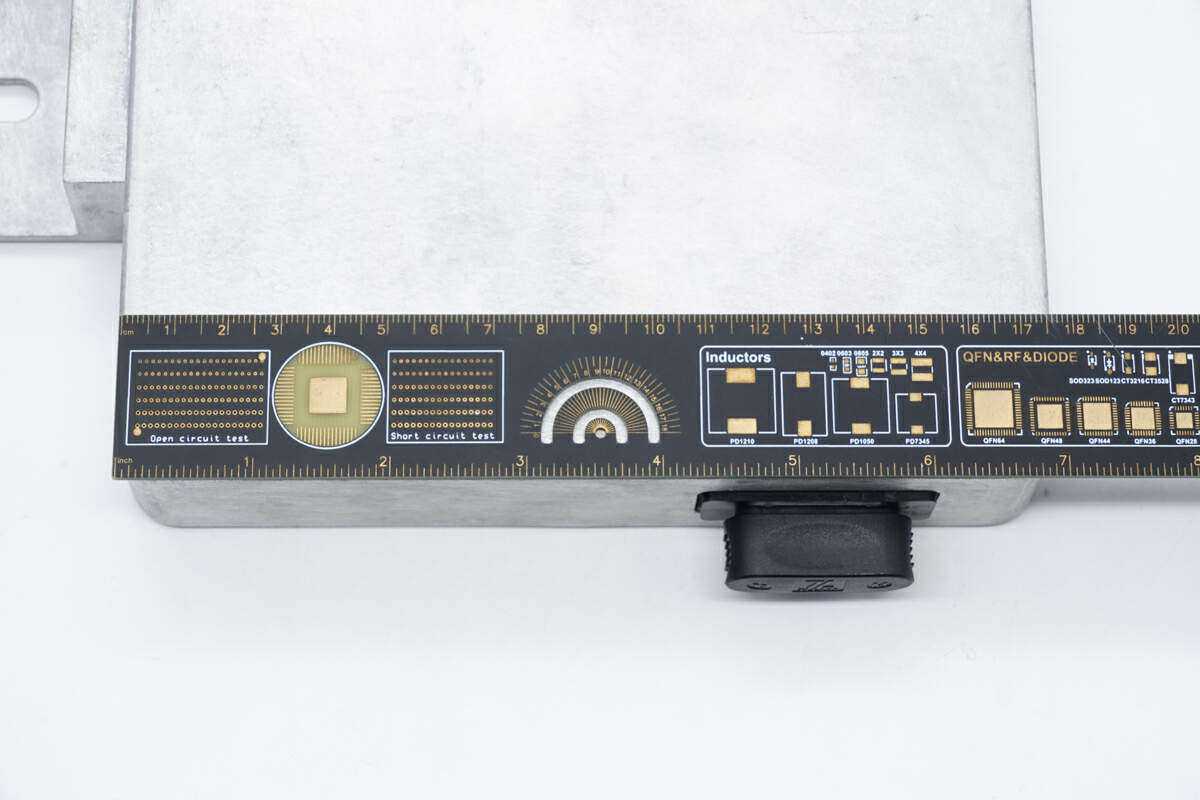

实测达方600W光伏并网微逆变器机身长度约为26cm。
宽度约为17.5cm。

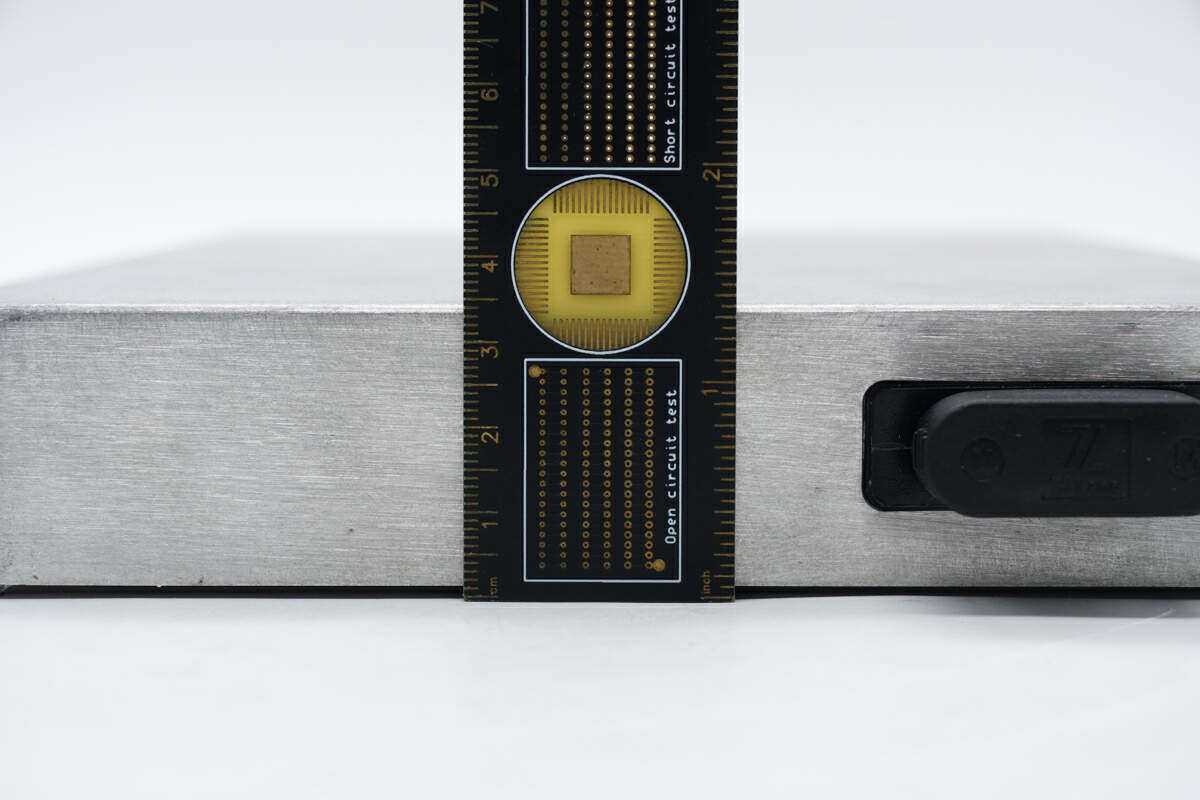

厚度约为3.4cm。

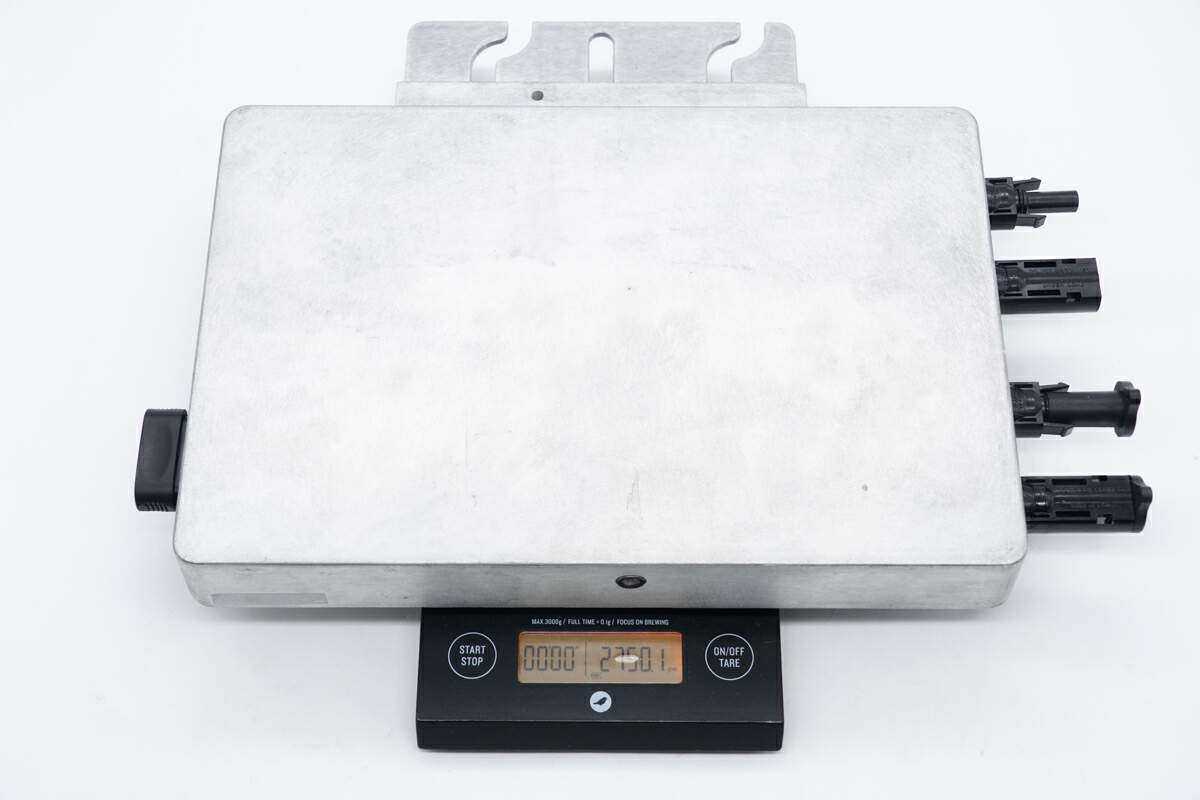

另外测得产品重量约为2750g。
达方600W光伏并网微逆变器拆解看完了达方这款光伏逆变器的外观展示，下面就进行拆解，一起看看内部的做工和用料。

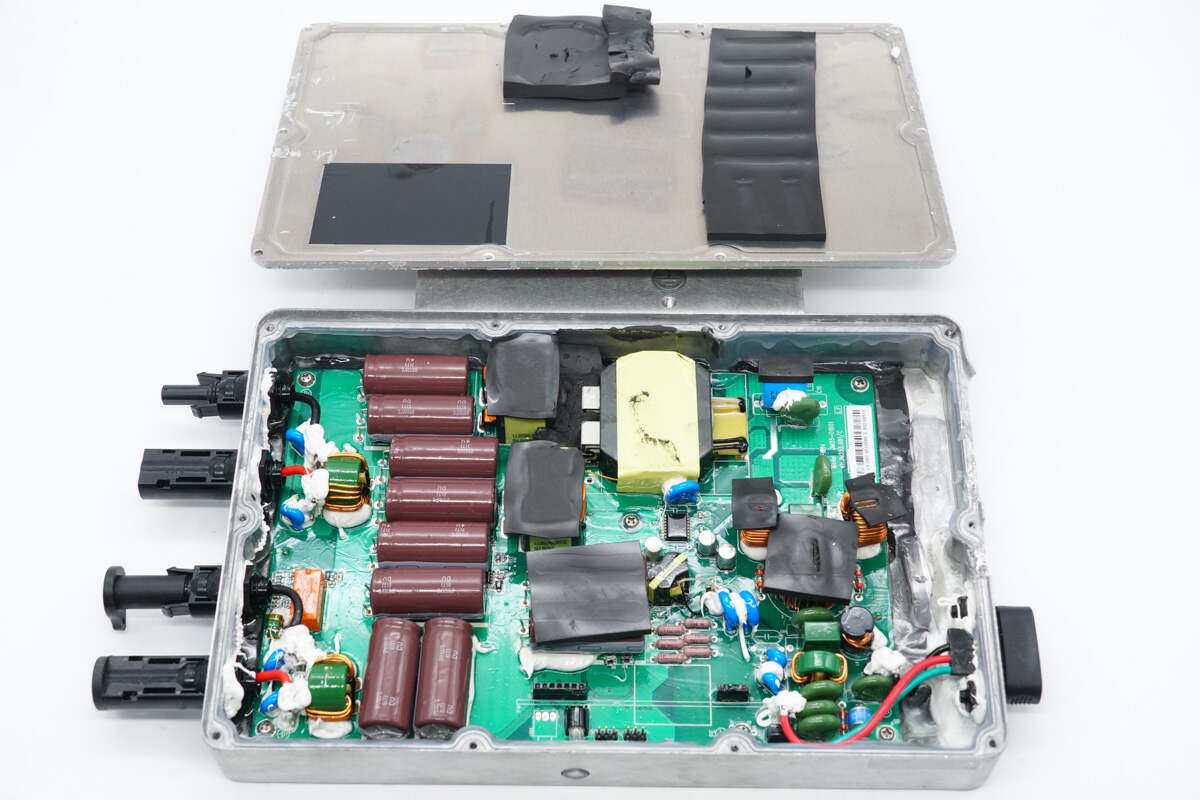

首先拧开机身盖板的固定螺丝，拆开逆变器外壳。
盖板边缘设有密封圈，对应变压器和滤波电容的位置粘贴导热胶，对应交流输出端位置粘贴绝缘胶带。

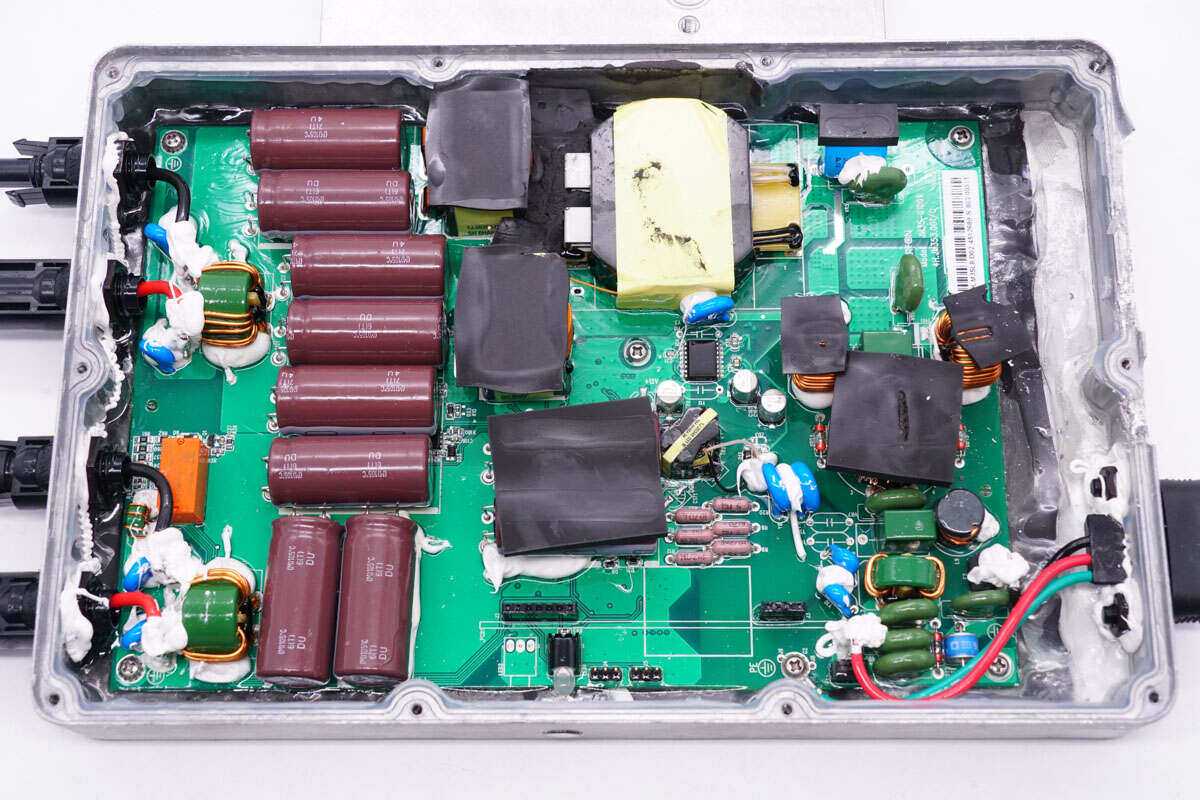

PCBA模块采用螺丝固定在壳体内部。
MC4端子固定螺丝也打胶密封加固。

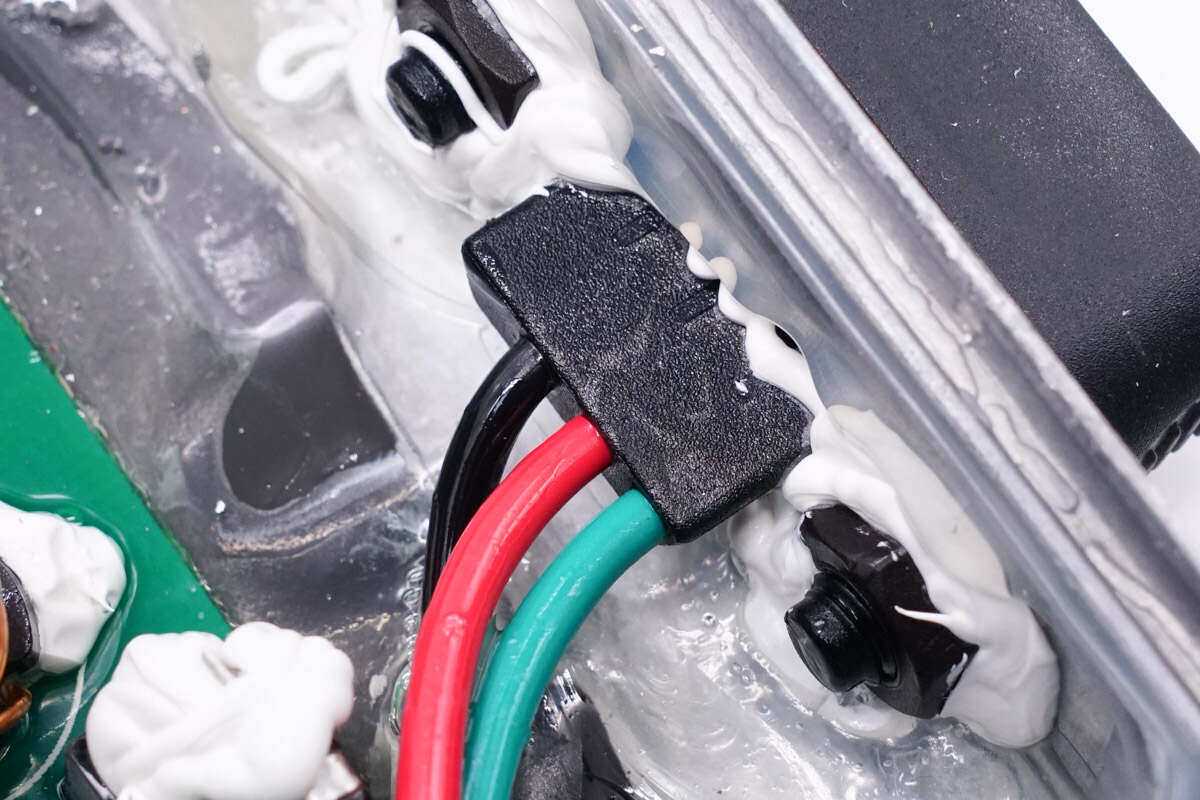

交流输出端子同样通过打胶密封加固。

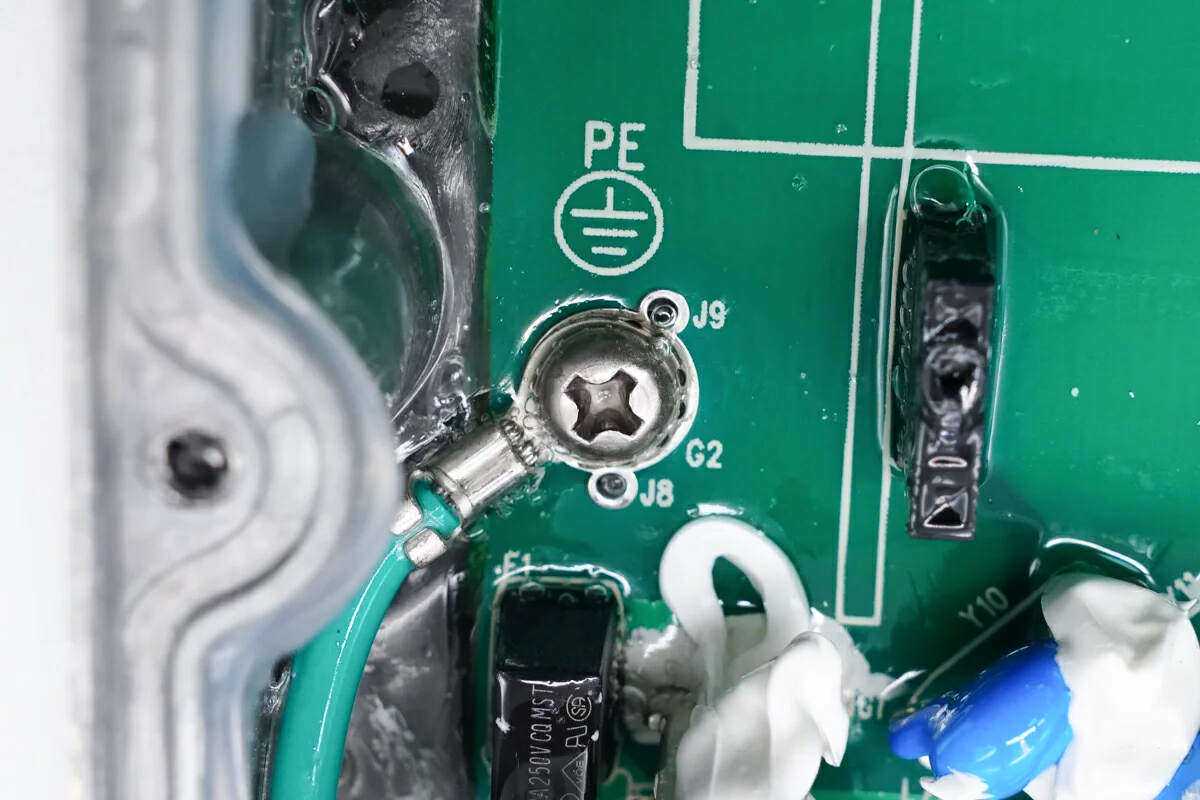

接地线通过螺丝固定在外壳上。

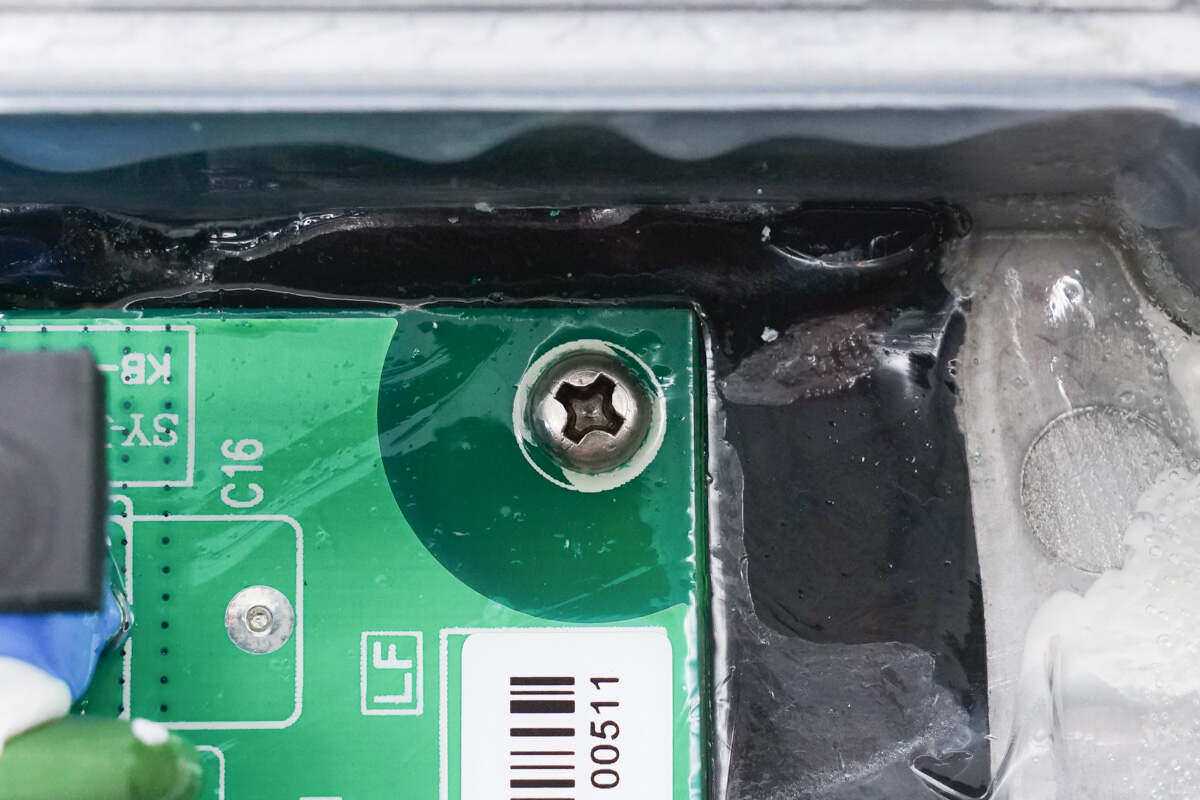

PCBA模块固定螺丝特写。

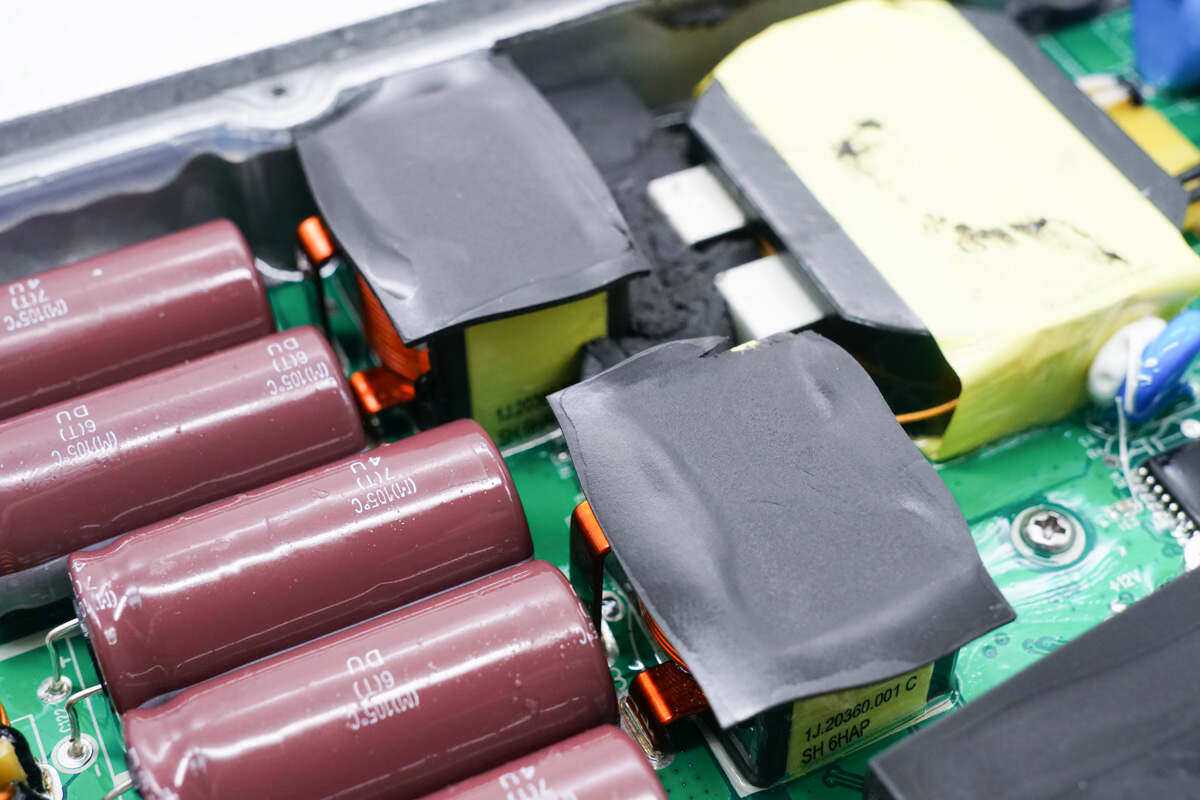

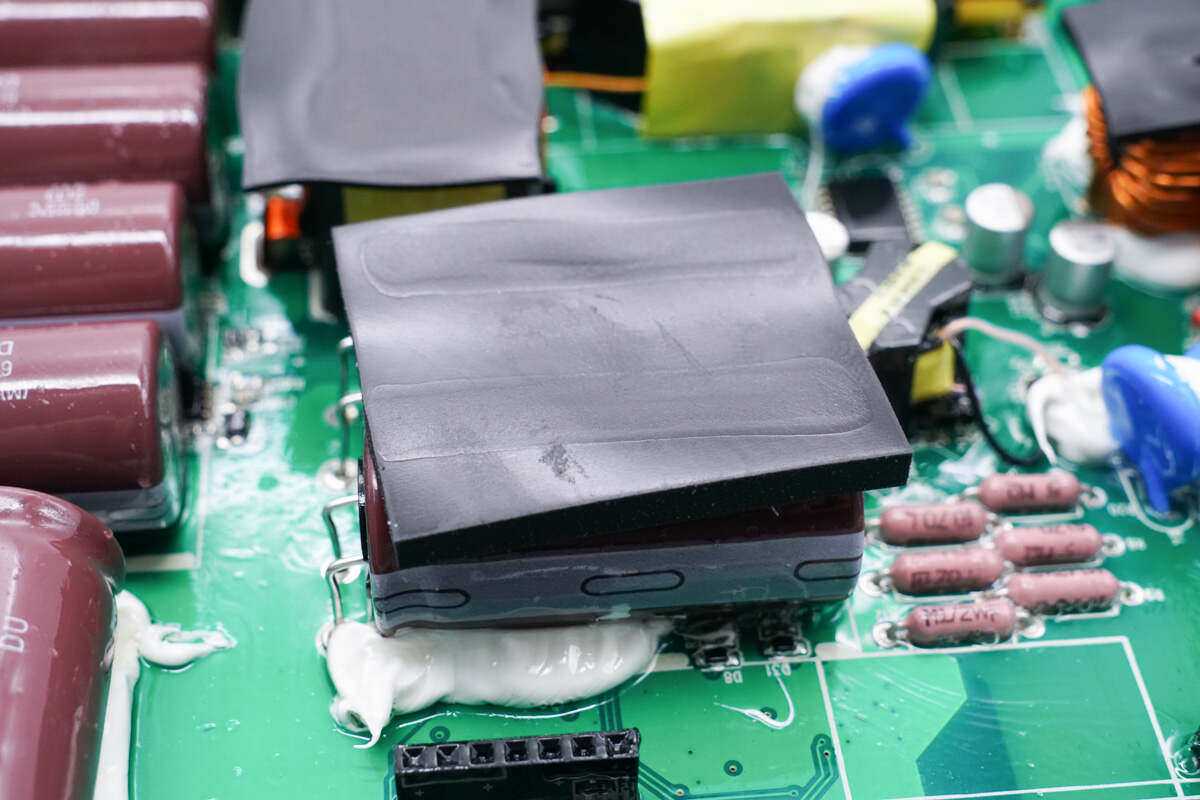

滤波电容打胶固定，并粘贴导热垫。

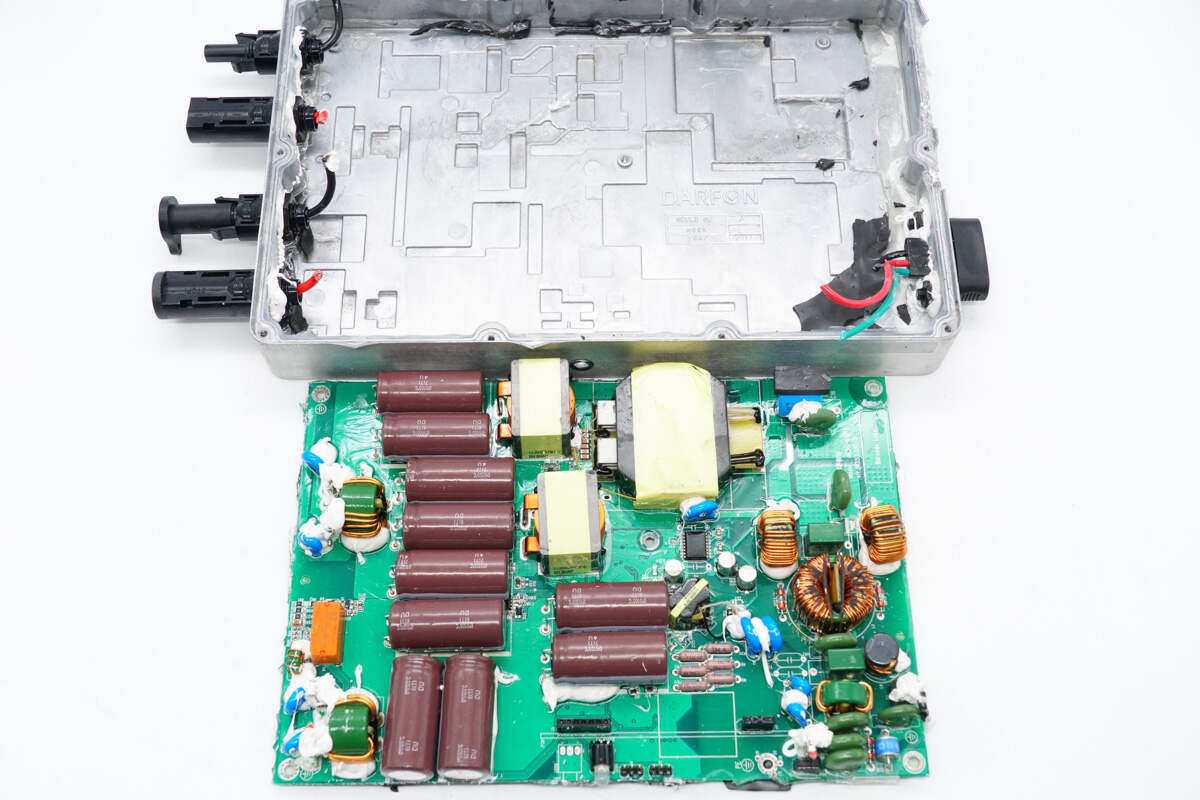

剪断连接导线，从壳体中取出PCBA模块。壳体内部对应PCBA模块背面器件开槽，降低厚度的同时得到更佳的散热效果。

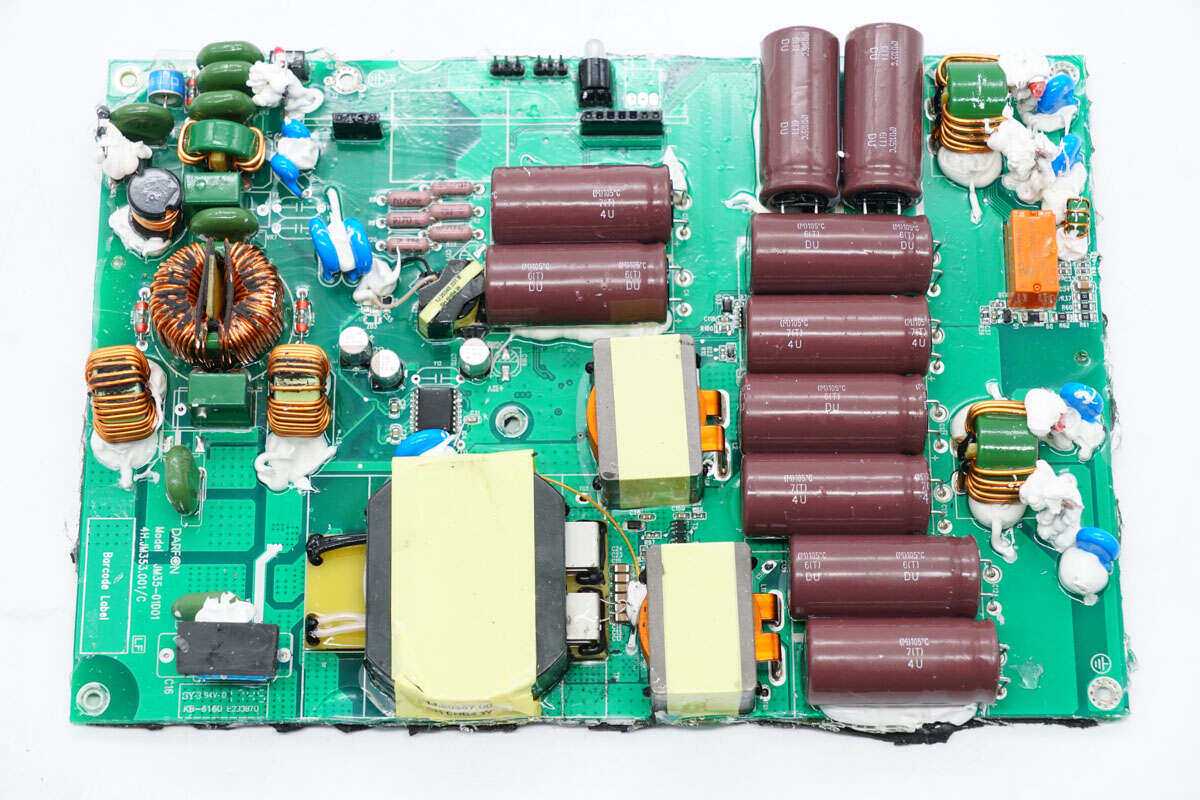

PCBA模块正面一览，其中右侧为直流输入端，焊接滤波电感，滤波电容。底部下方焊接两颗降压电感，逆变变压器。左上角焊接输出滤波电路。

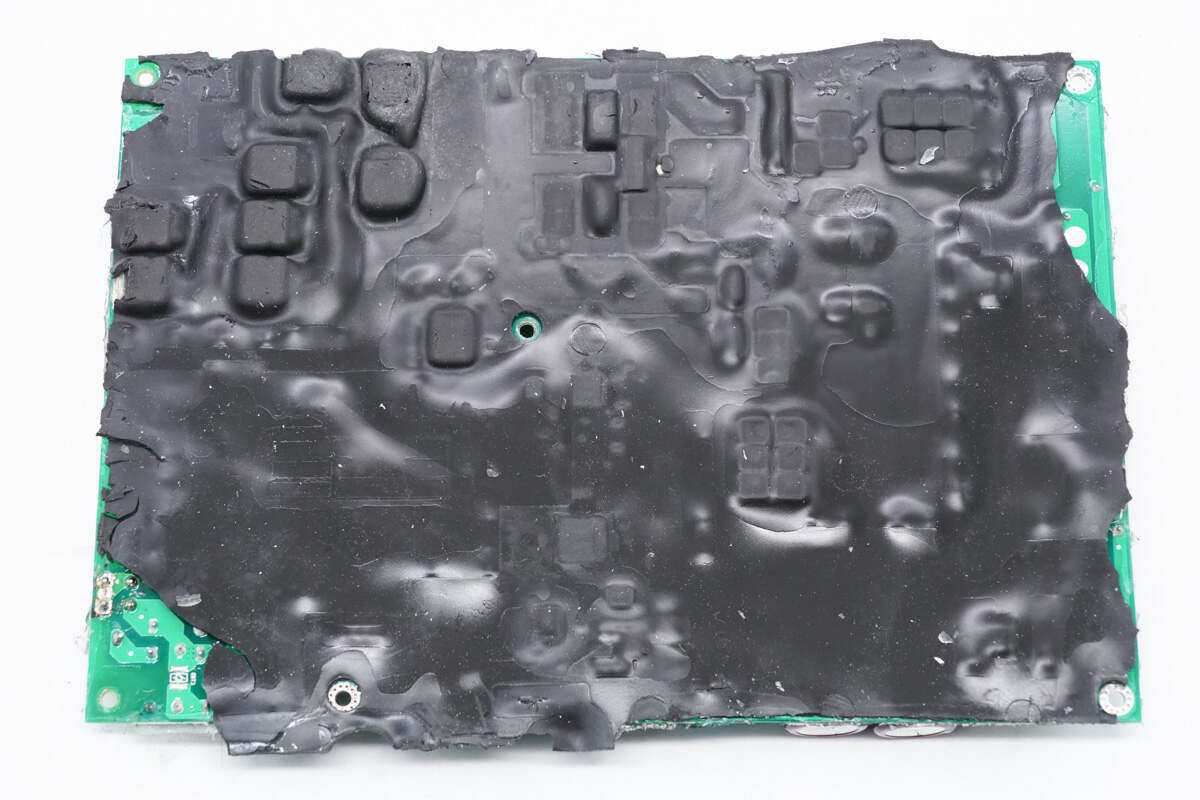

PCBA模块背面涂有导热胶，为发热元件散热。

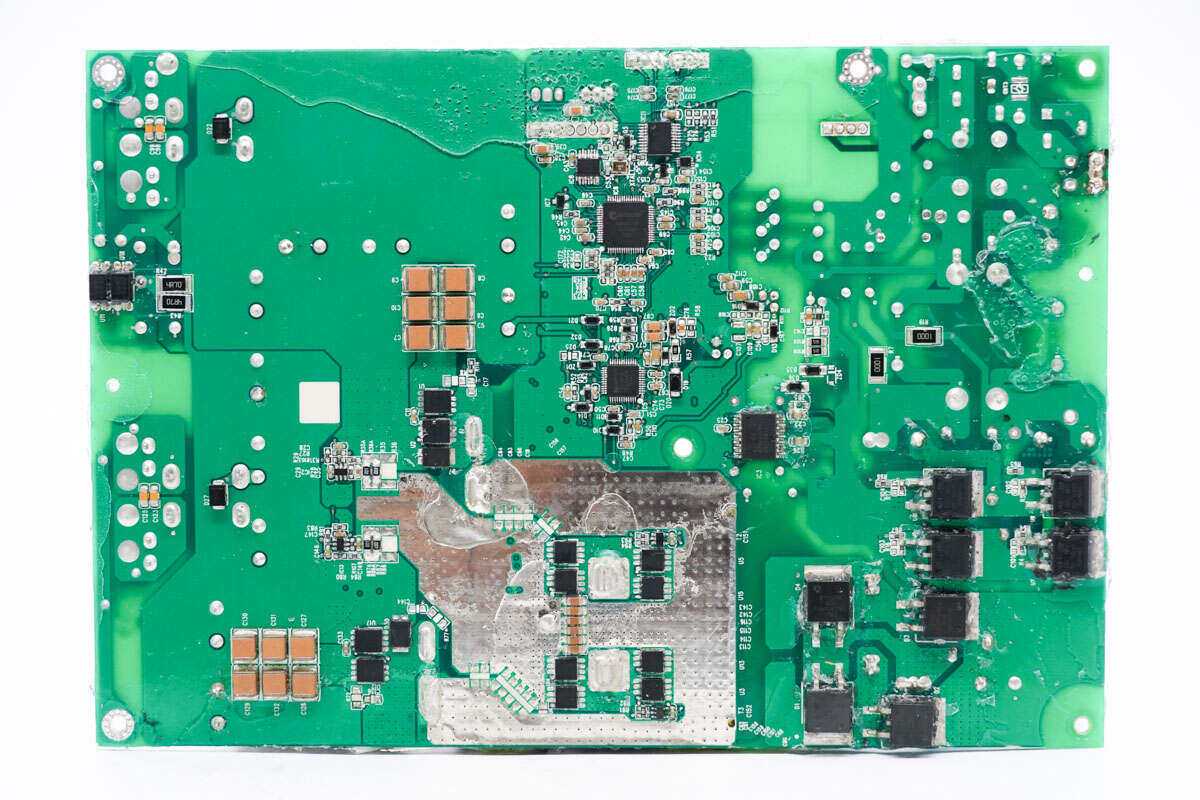

PCBA模块背面焊接滤波电容，开关管，右侧焊接整流管和调制管，在上方焊接主控MCU，下方对应变压器的位置露铜增强散热。

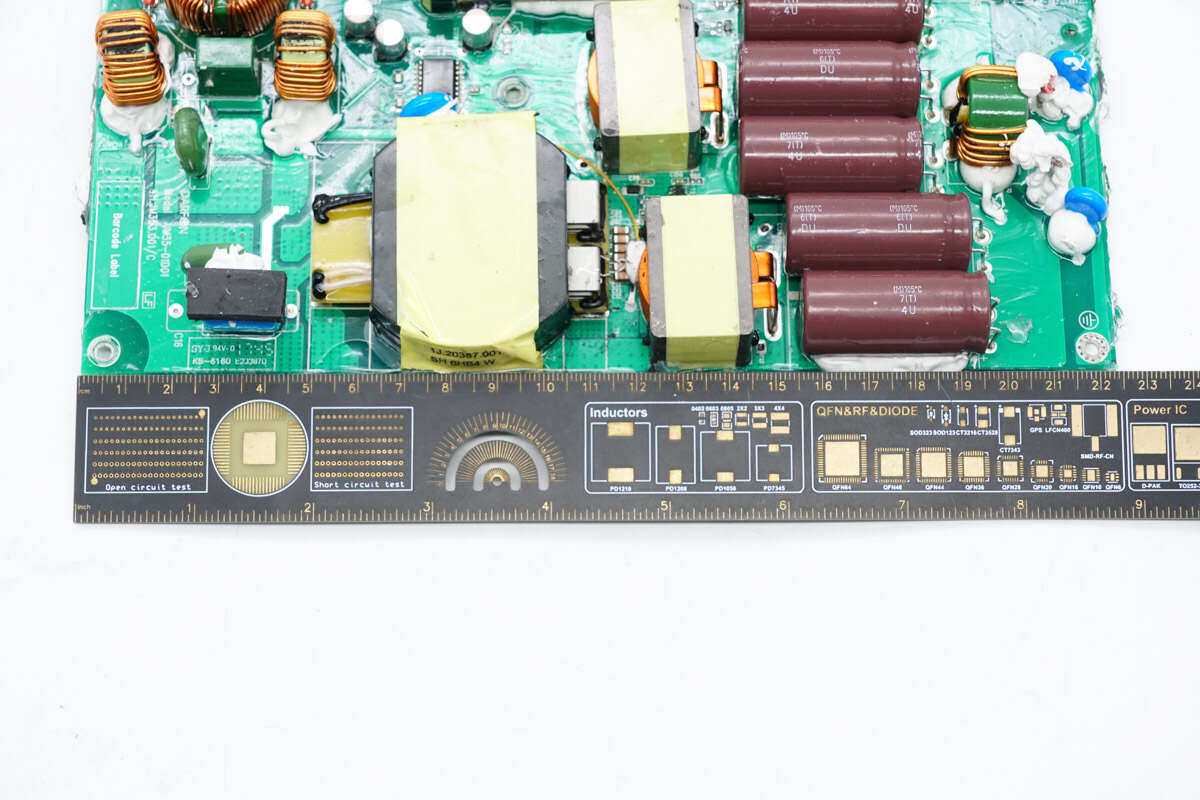

使用直尺测得PCBA模块长度约为223mm。
PCBA模块宽度约为155mm。

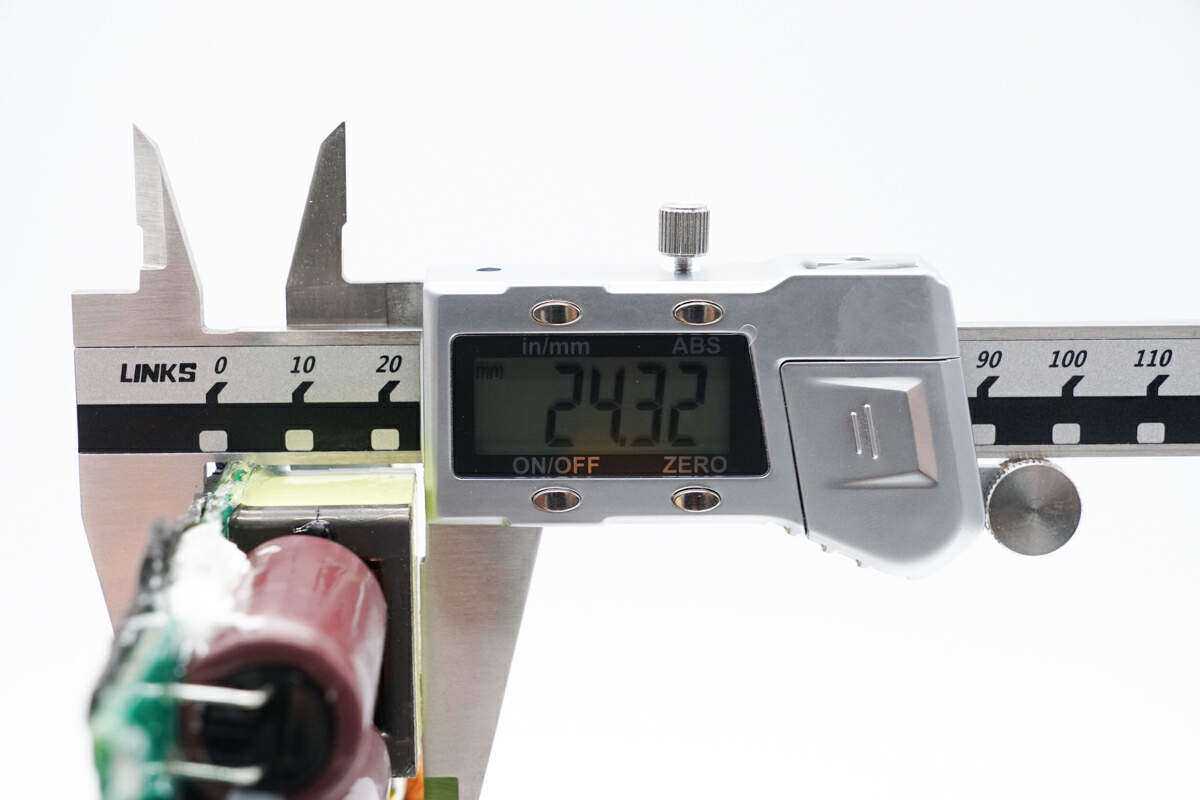

PCBA模块最厚处约为24.3mm。

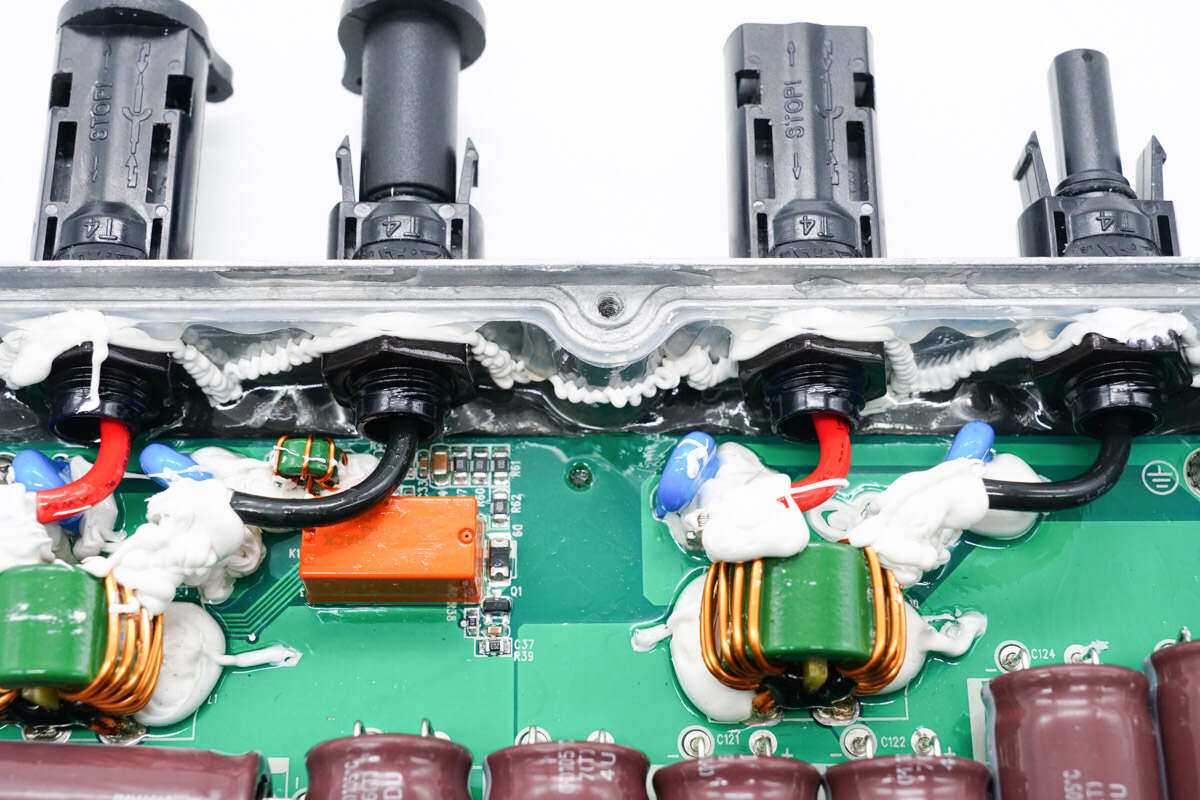

PCBA模块输入端一览，焊接蓝色Y电容，滤波电感，继电器等元件。

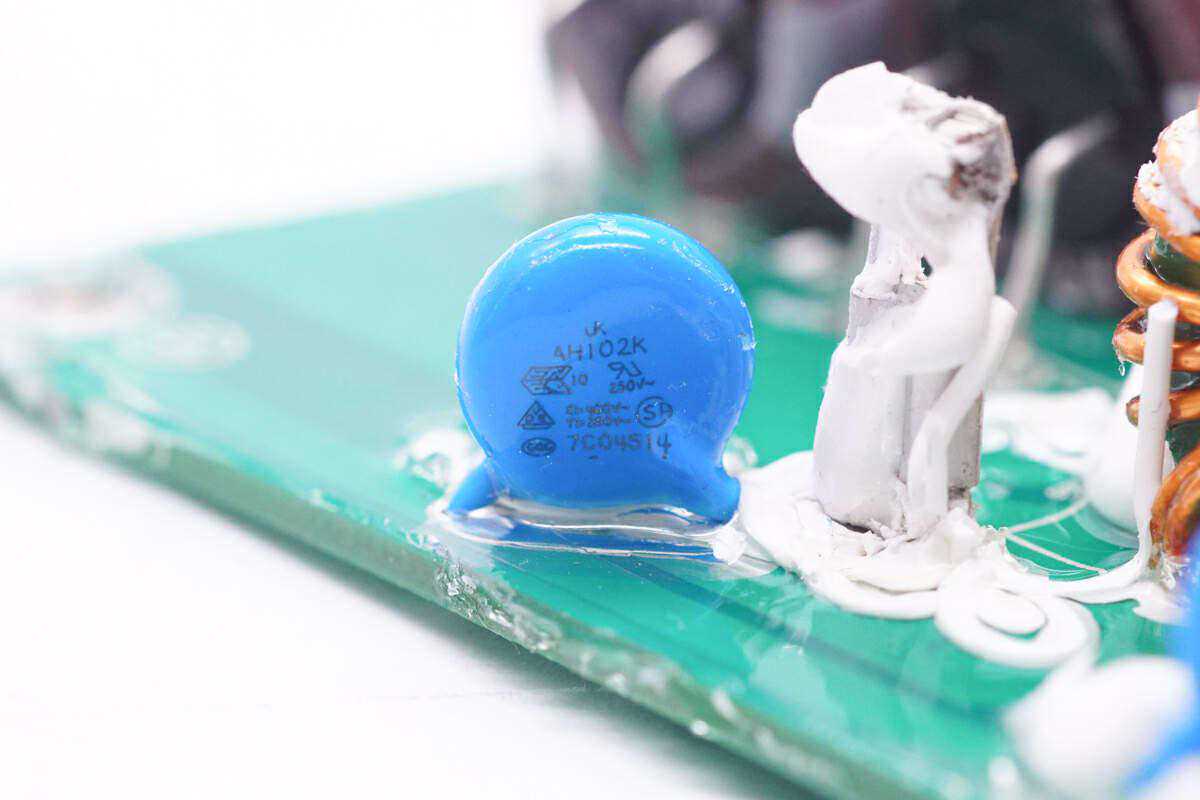

蓝色Y电容为插件焊接，PCB表面涂有三防漆。

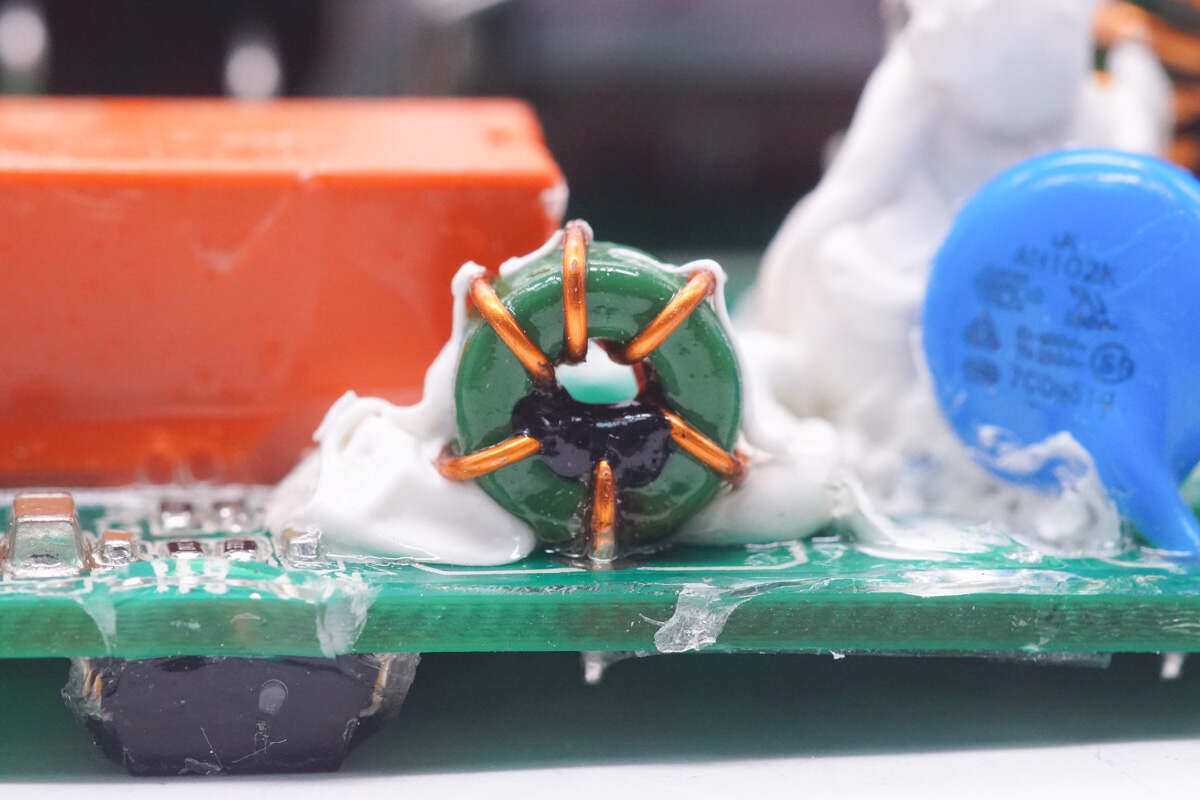

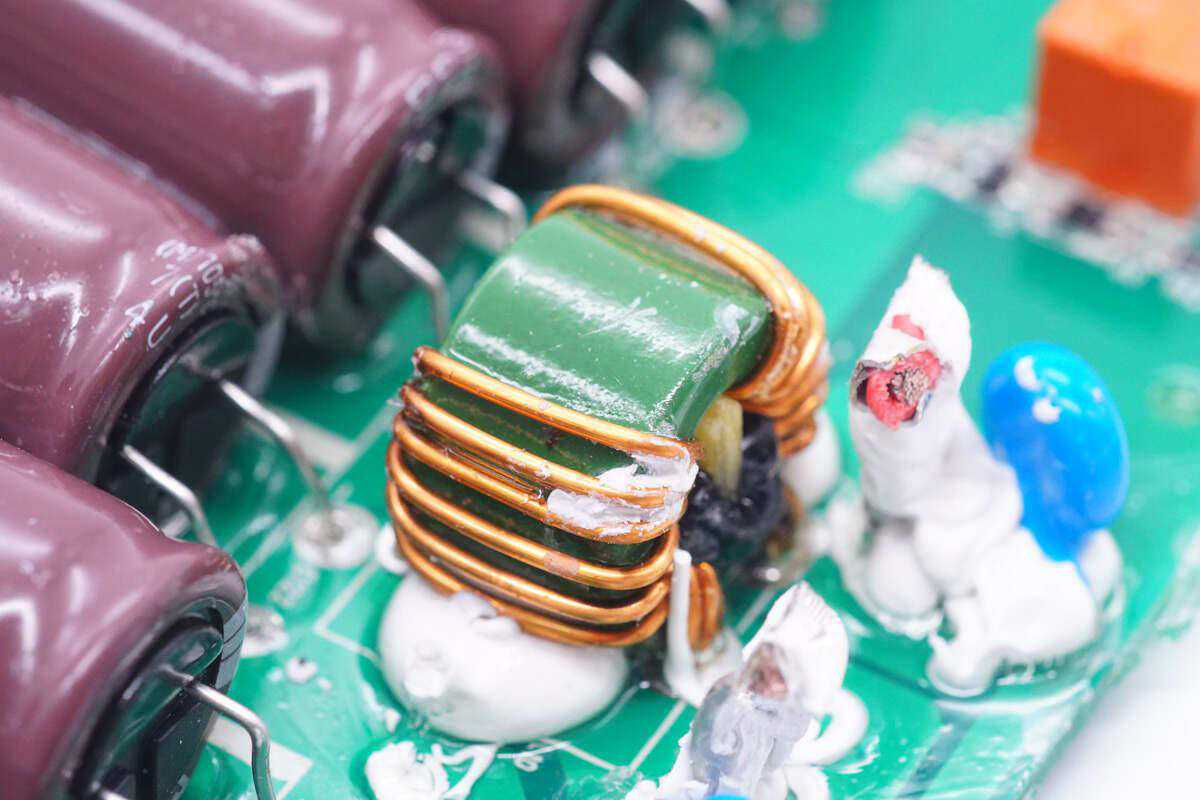

磁环滤波电感特写。
两颗磁环电感分别对应两路直流输入。

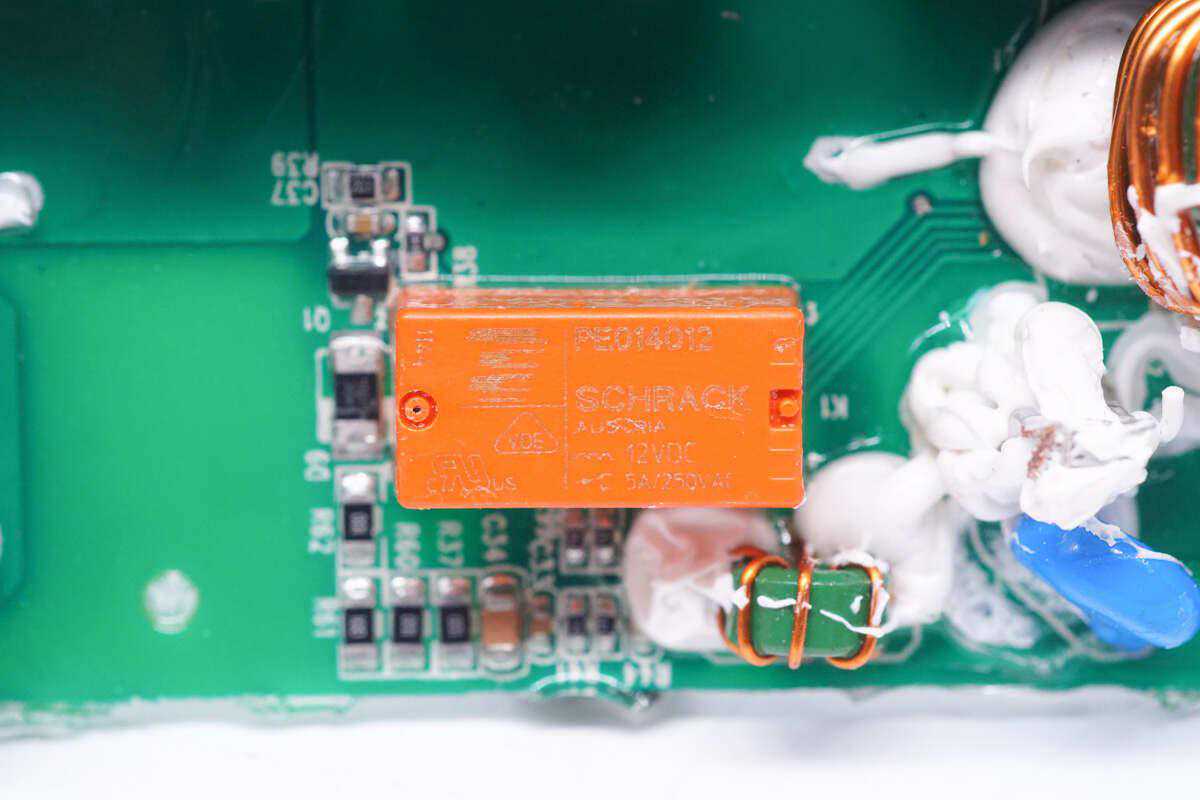

橙色继电器用于输入控制，继电器来自泰科电子，为SCHRACK系列，型号PE014012。

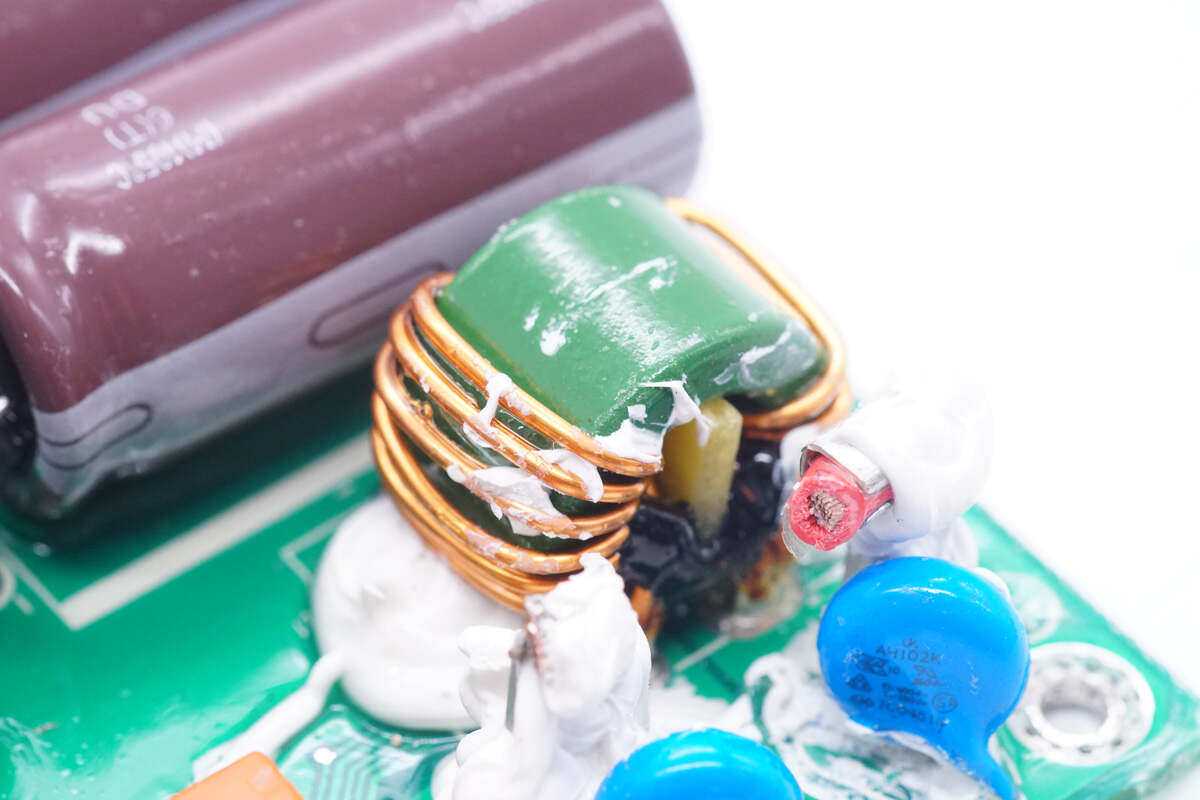

滤波磁环电感特写。
两颗4.7Ω电阻特写。

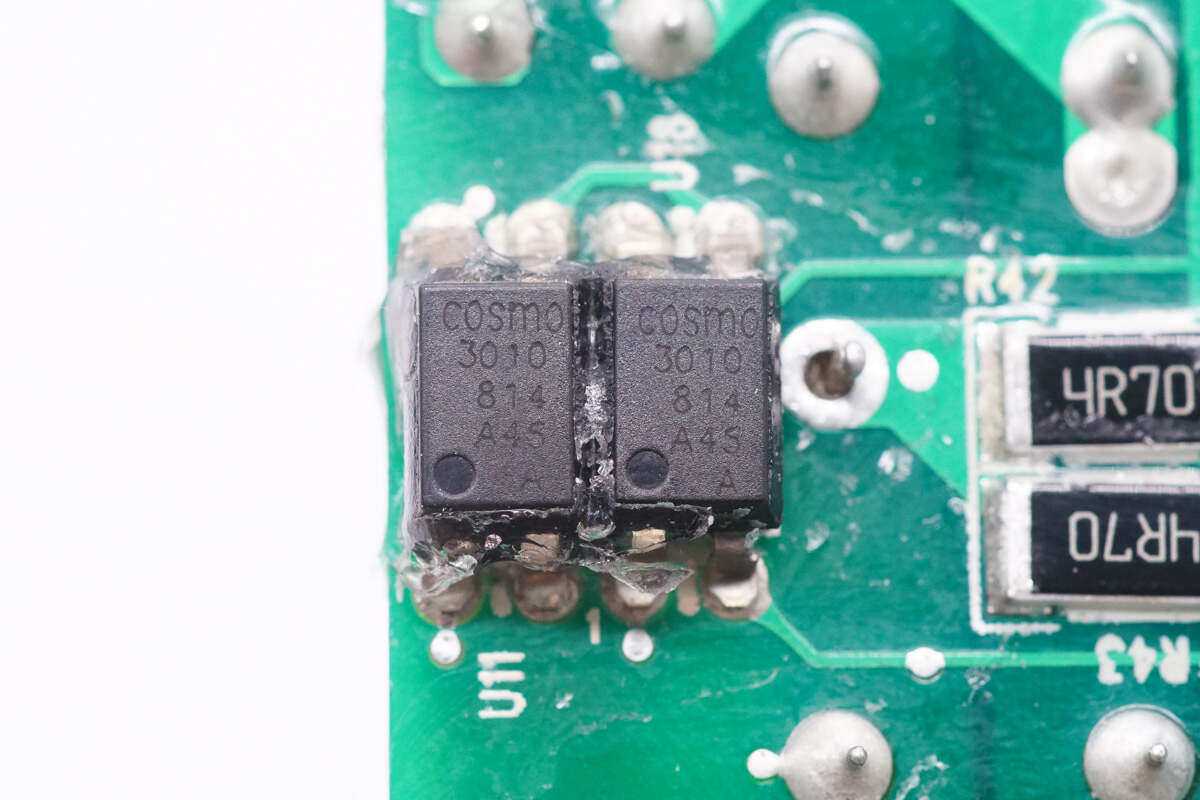

两颗光耦来自冠西，型号K3010。

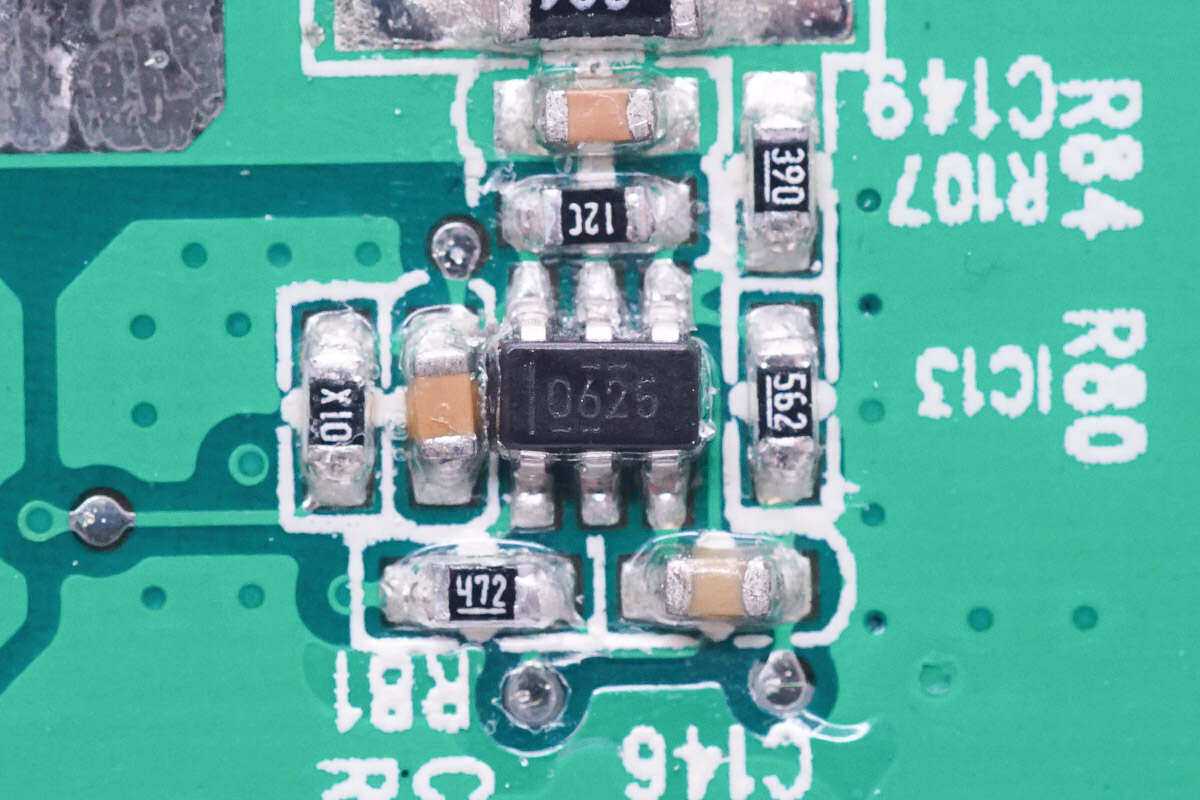

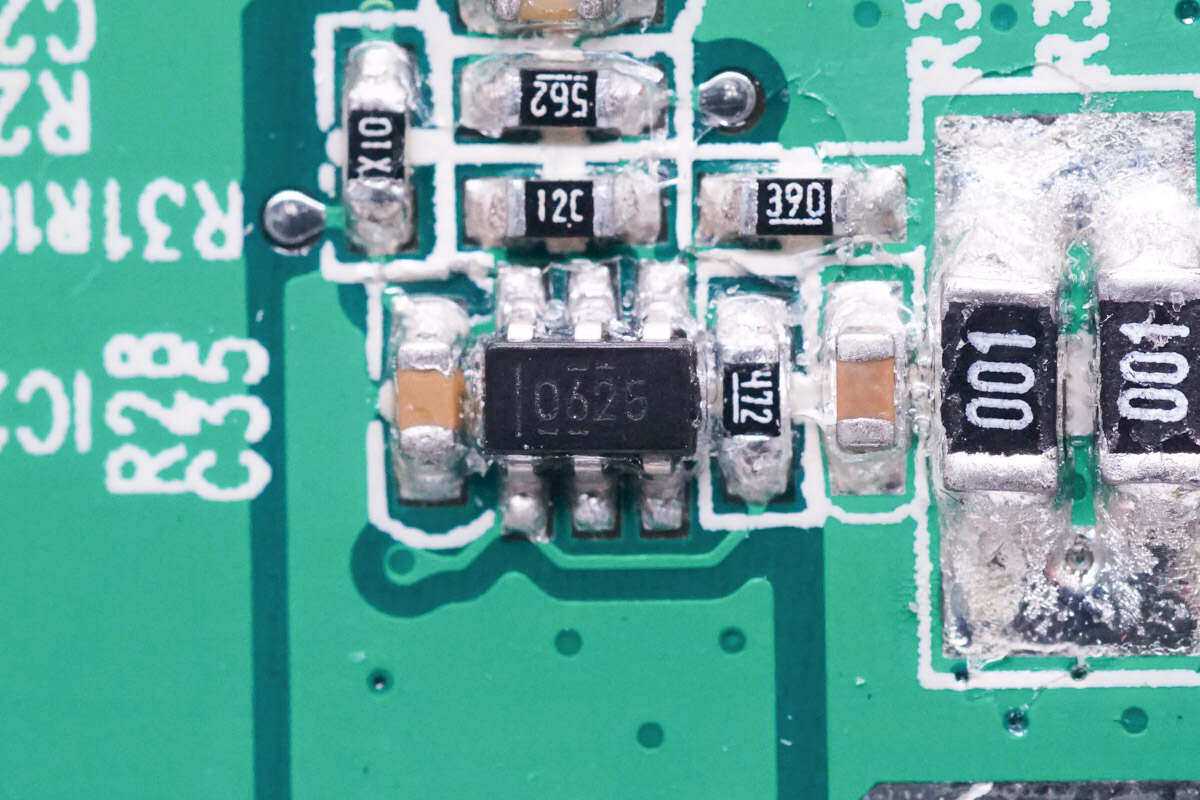

检测负极电流的放大器特写，丝印0625，在右侧是两颗并联的检流电阻。
另一颗同型号的放大器特写，分别用于两路电流检测。

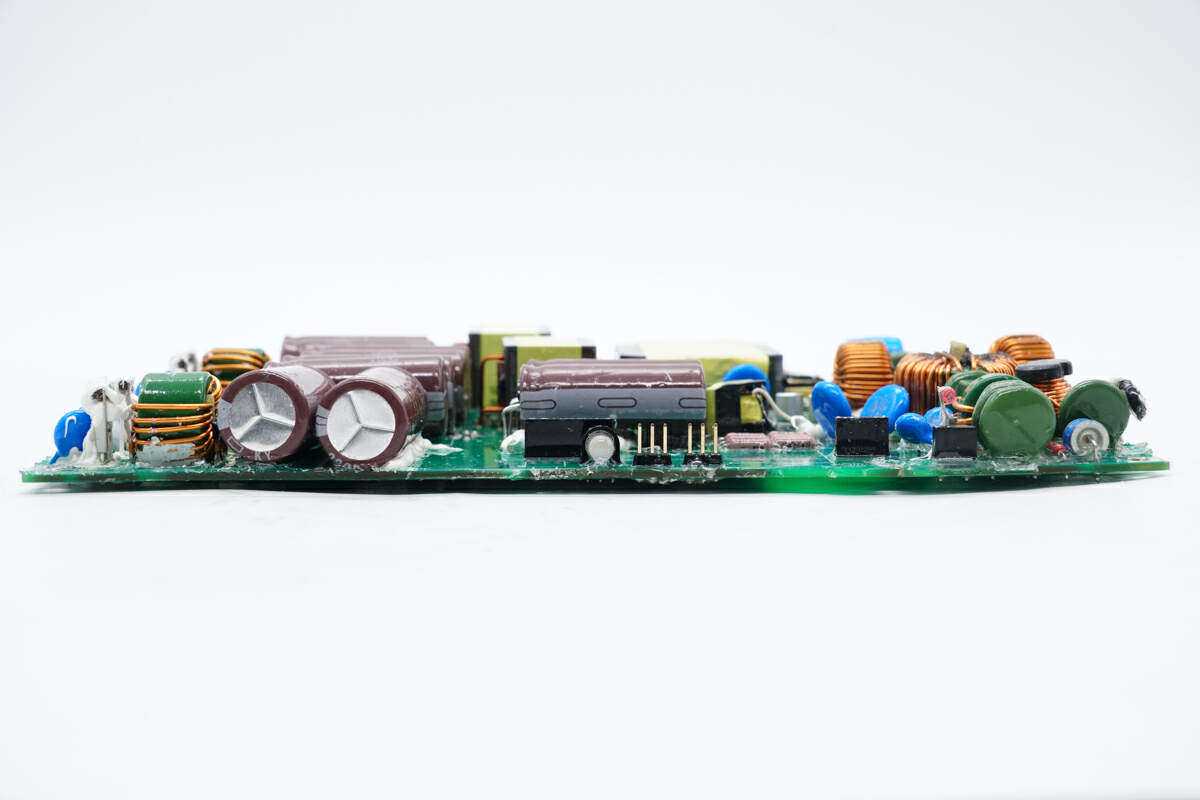

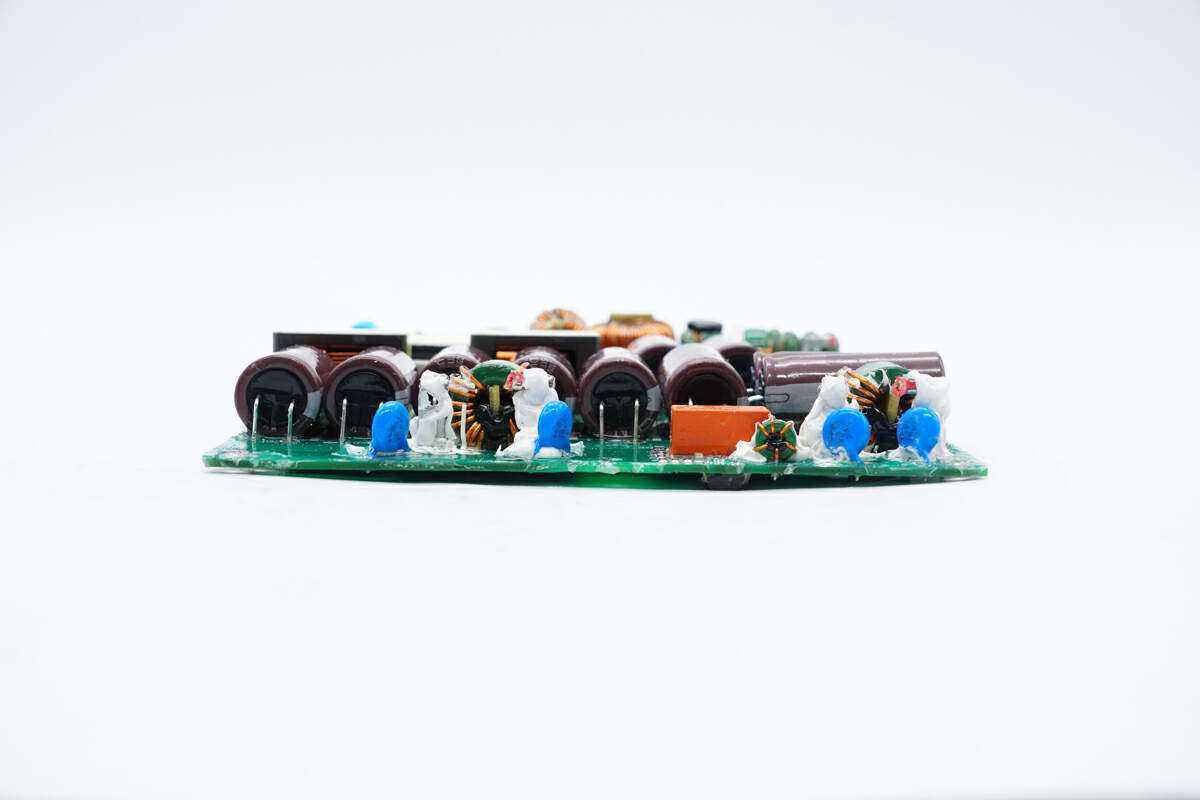

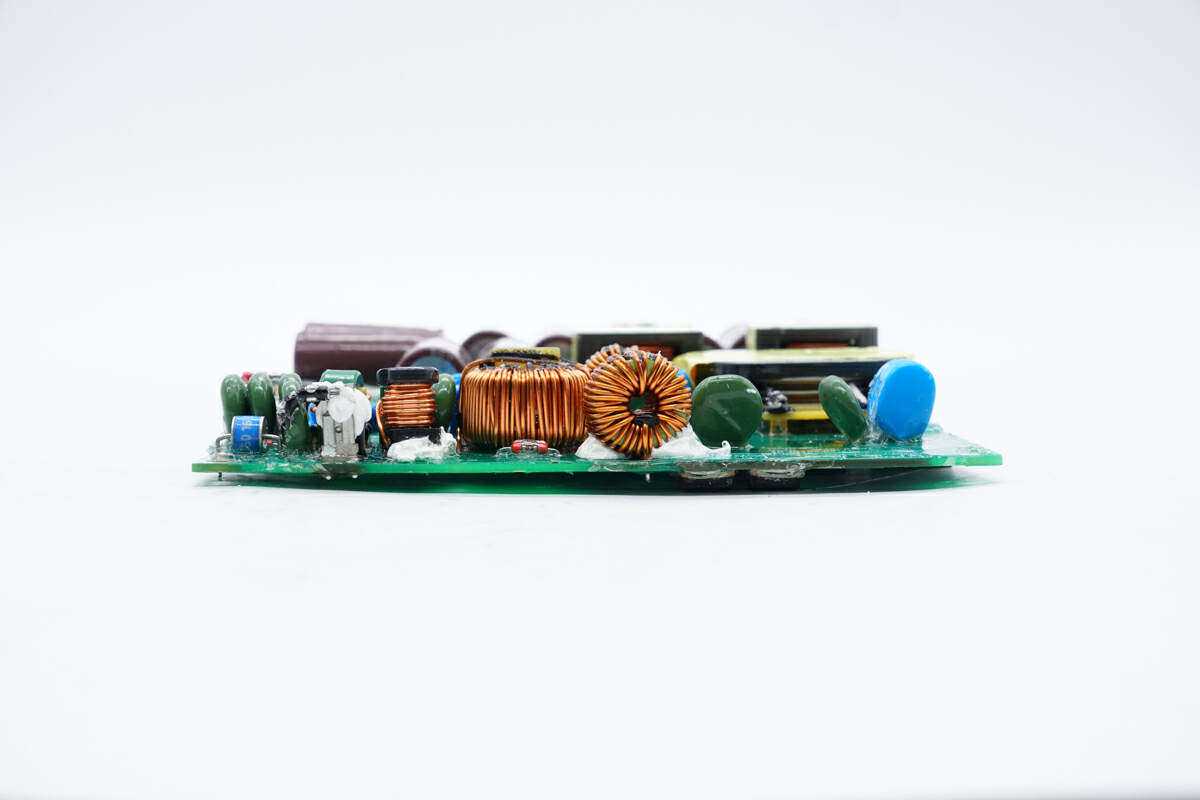

PCBA模块侧面焊接滤波电容和压敏电阻等元件。

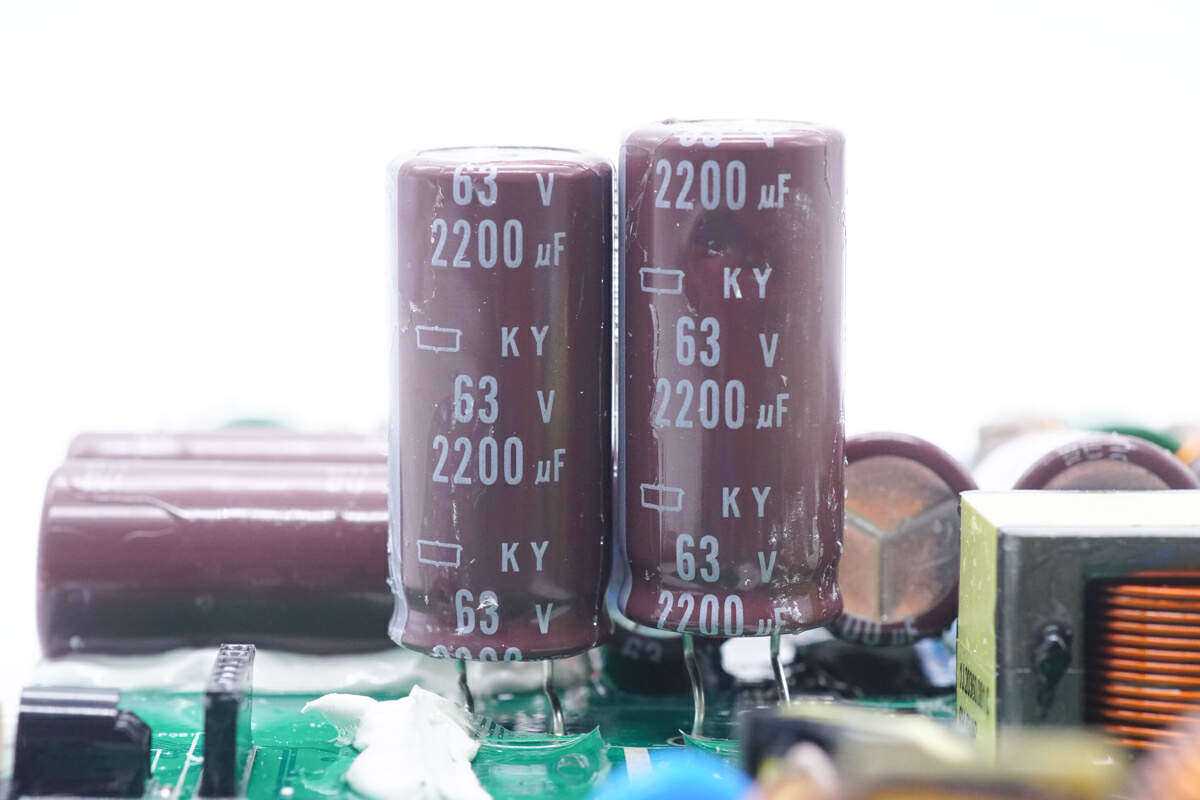

输入端滤波电容来自贵弥功，为KY系列电解电容，规格为63V2200μF，共计10颗。
MLCC滤波电容特写，为2220封装。
另外六颗MLCC滤波电容特写。

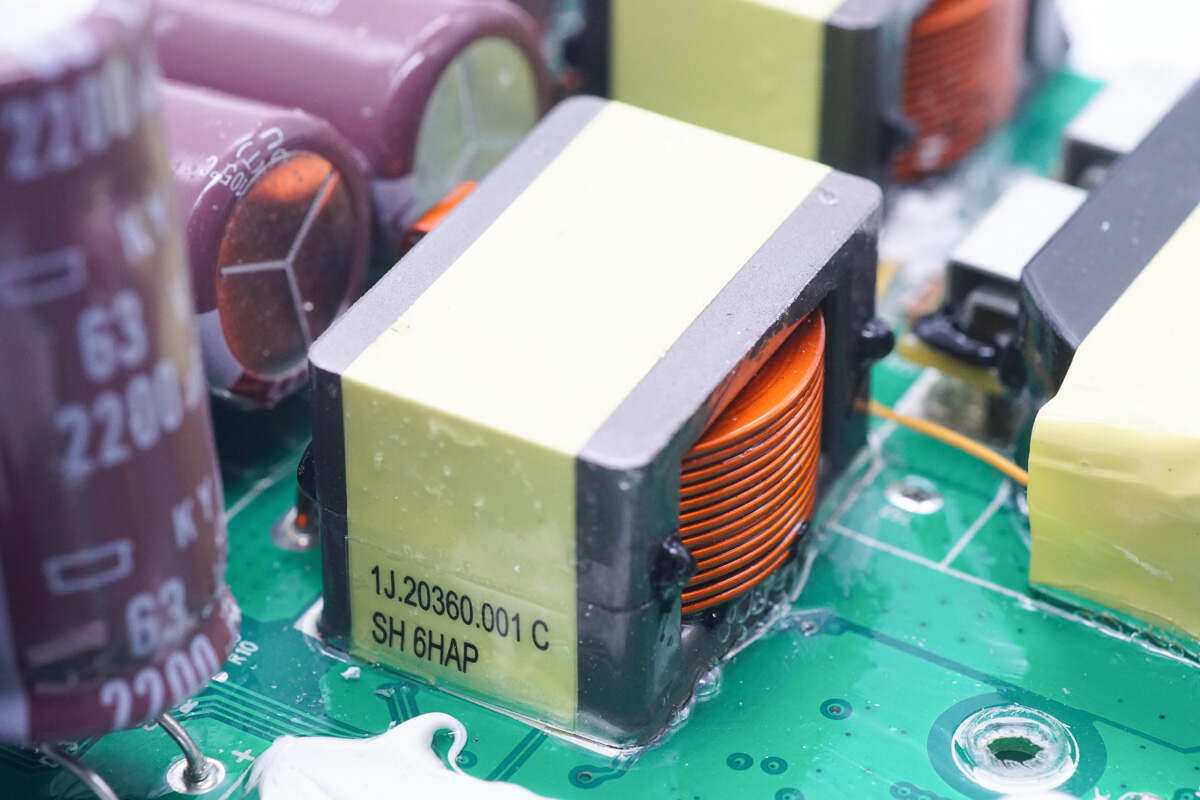

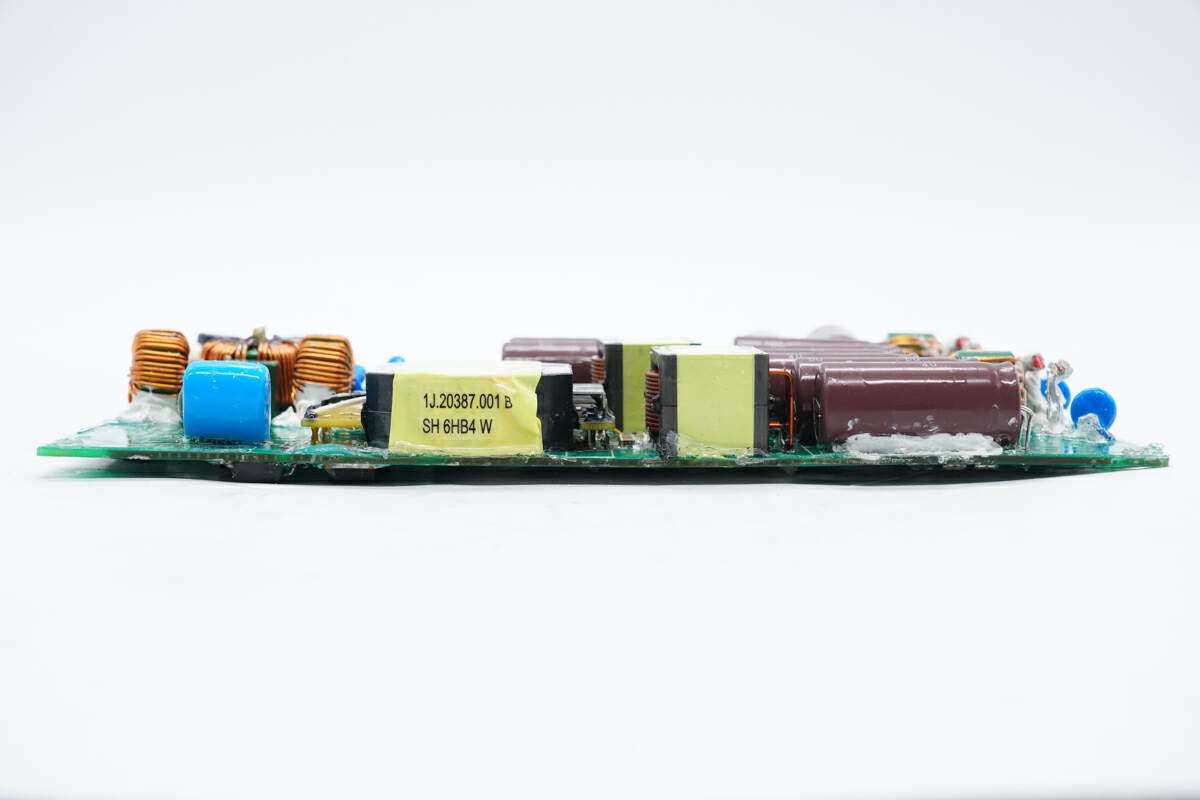

PCBA模块侧面焊接升压变压器和降压电感。
降压电感采用扁铜线绕制。
另一颗降压电感为同样的设计。

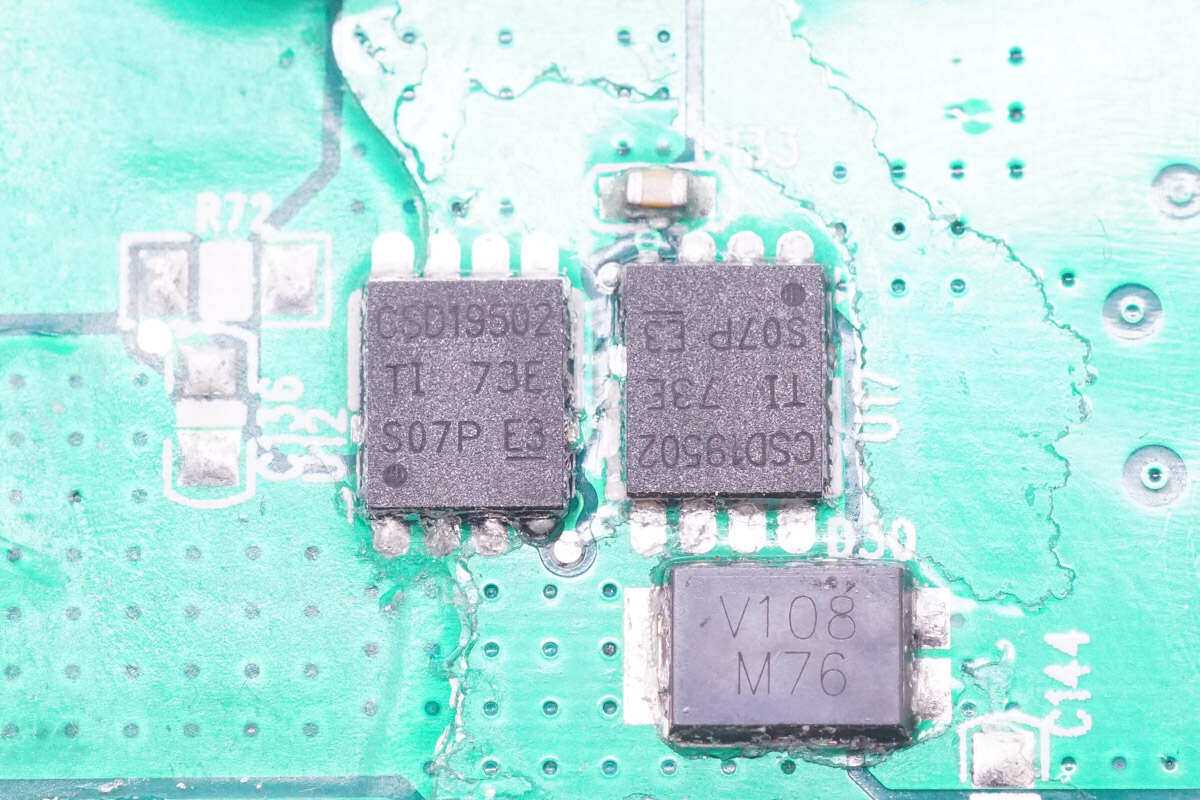

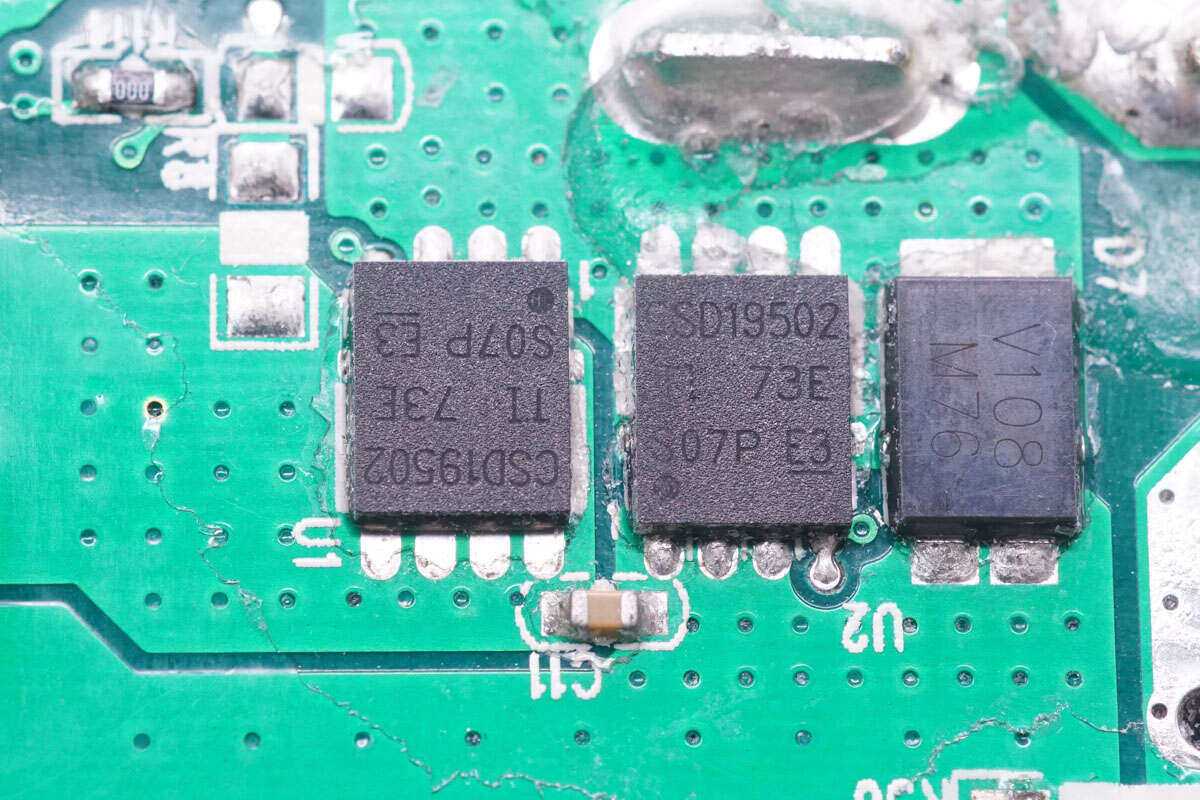

同步开关管来自德州仪器，型号CSD19502Q5B，NMOS，耐压80V，导阻3.4mΩ，采用SON5*6封装。
另一路同步降压管特写。

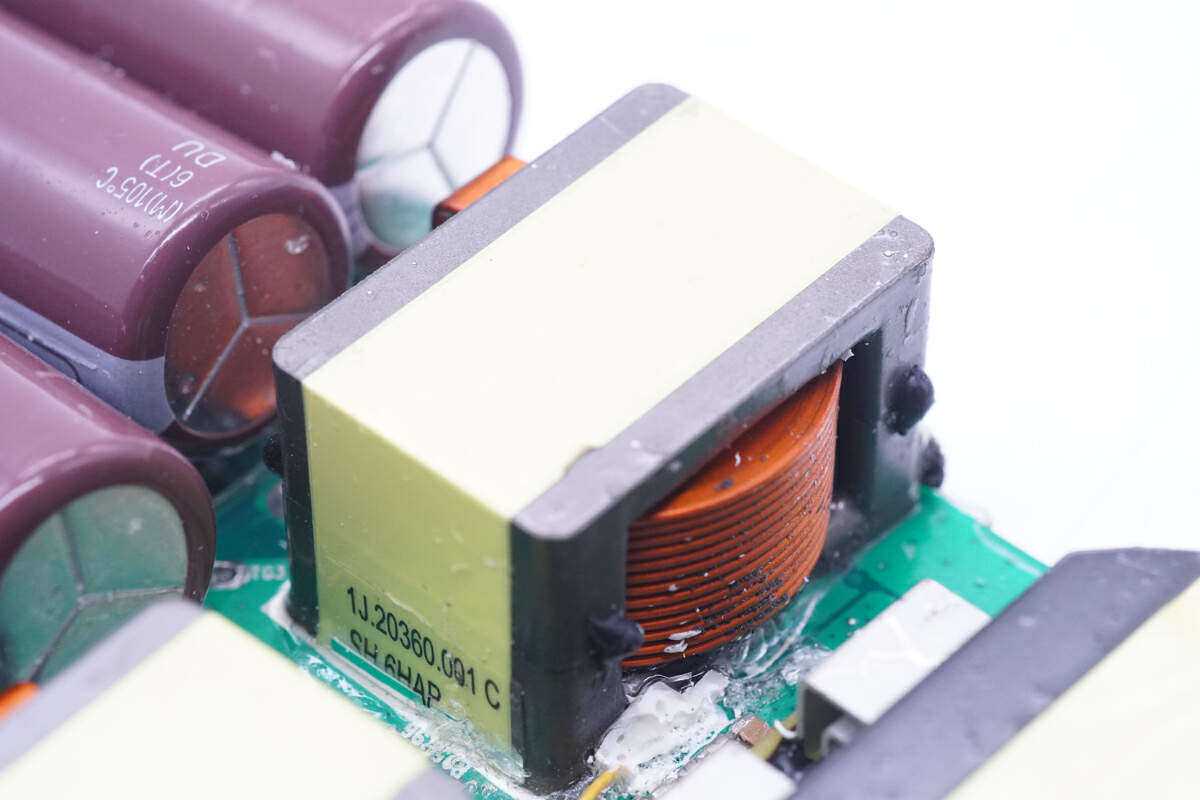

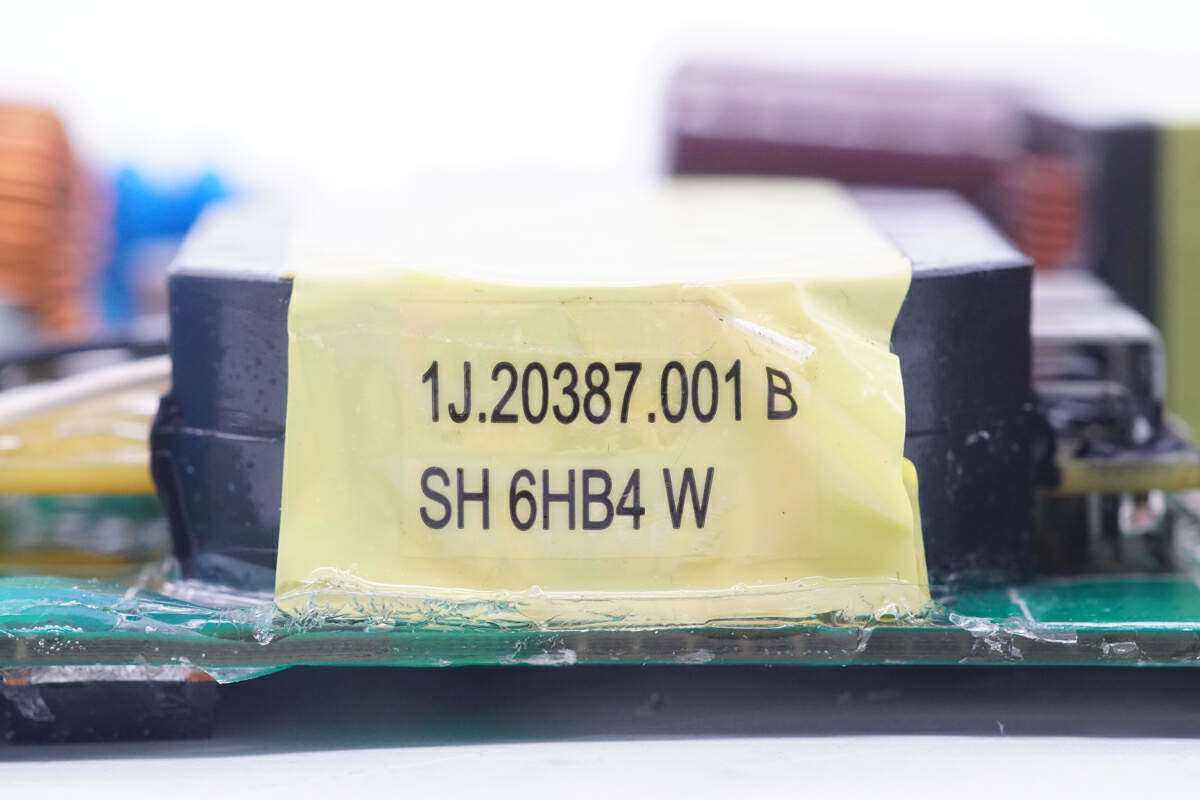

升压变压器磁芯缠绕胶带绝缘。

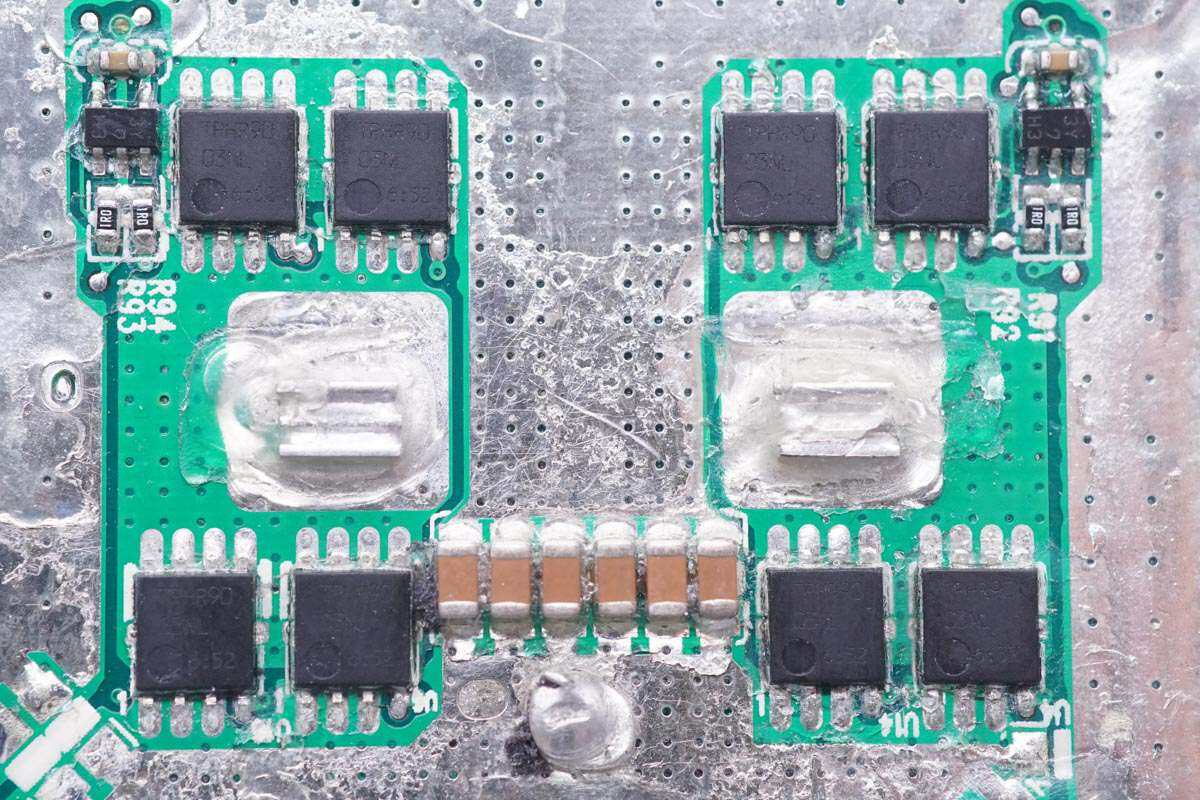

变压器底部八颗开关管和MLCC滤波电容特写。

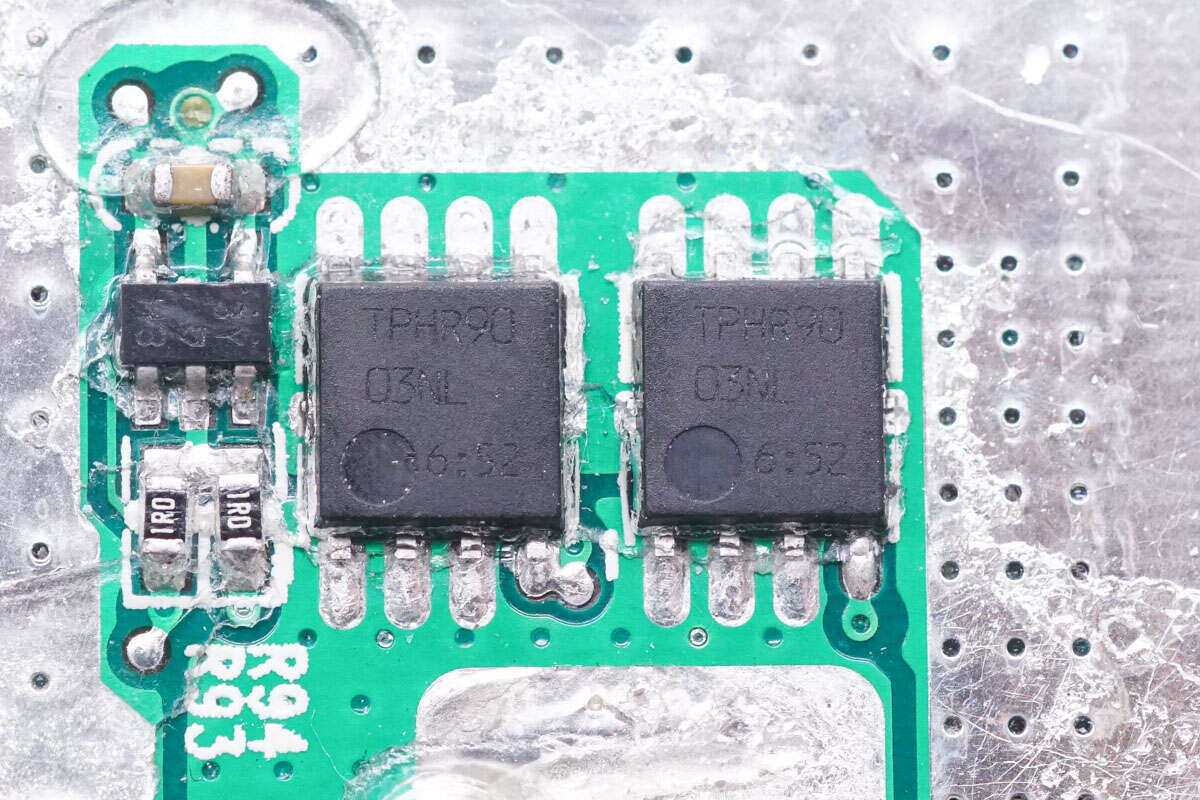

开关管来自东芝，型号TPHR9003NL，NMOS，耐压30V，导阻1.1mΩ。
高侧MOS管驱动器特写。
另一颗驱动器特写。

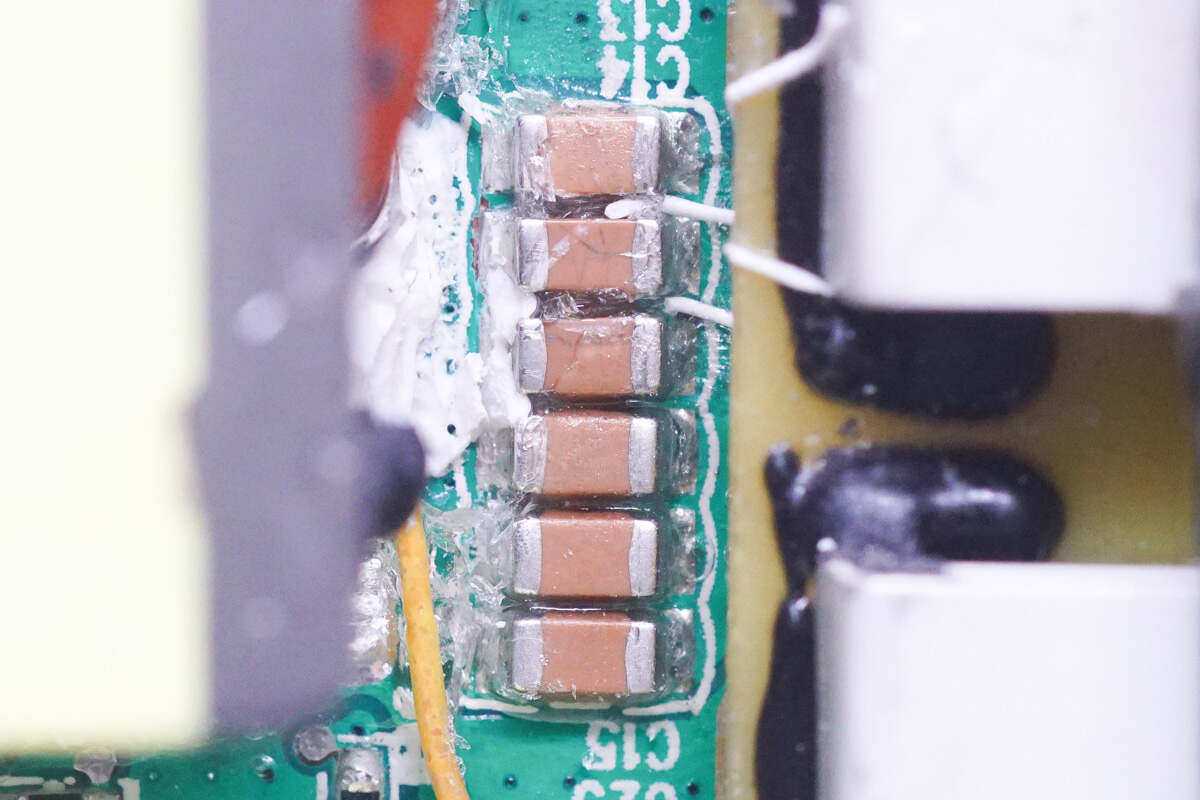

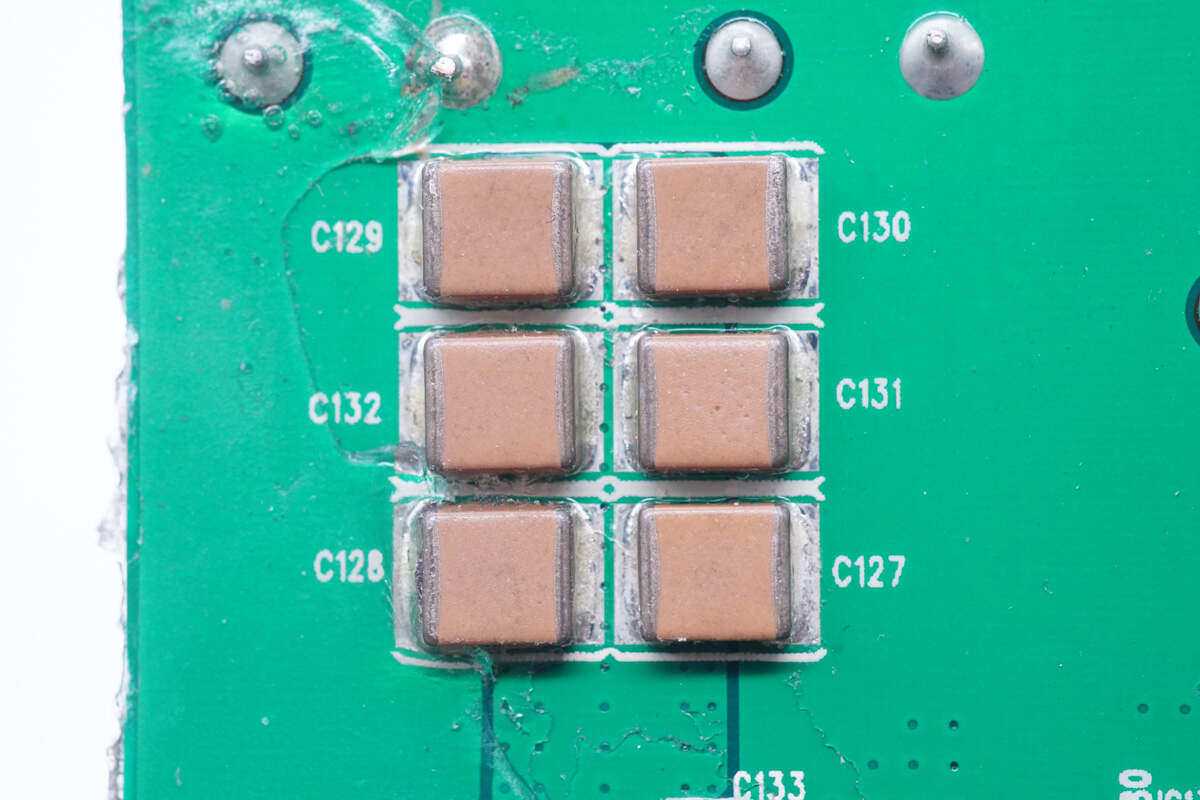

六颗并联的MLCC电容特写。

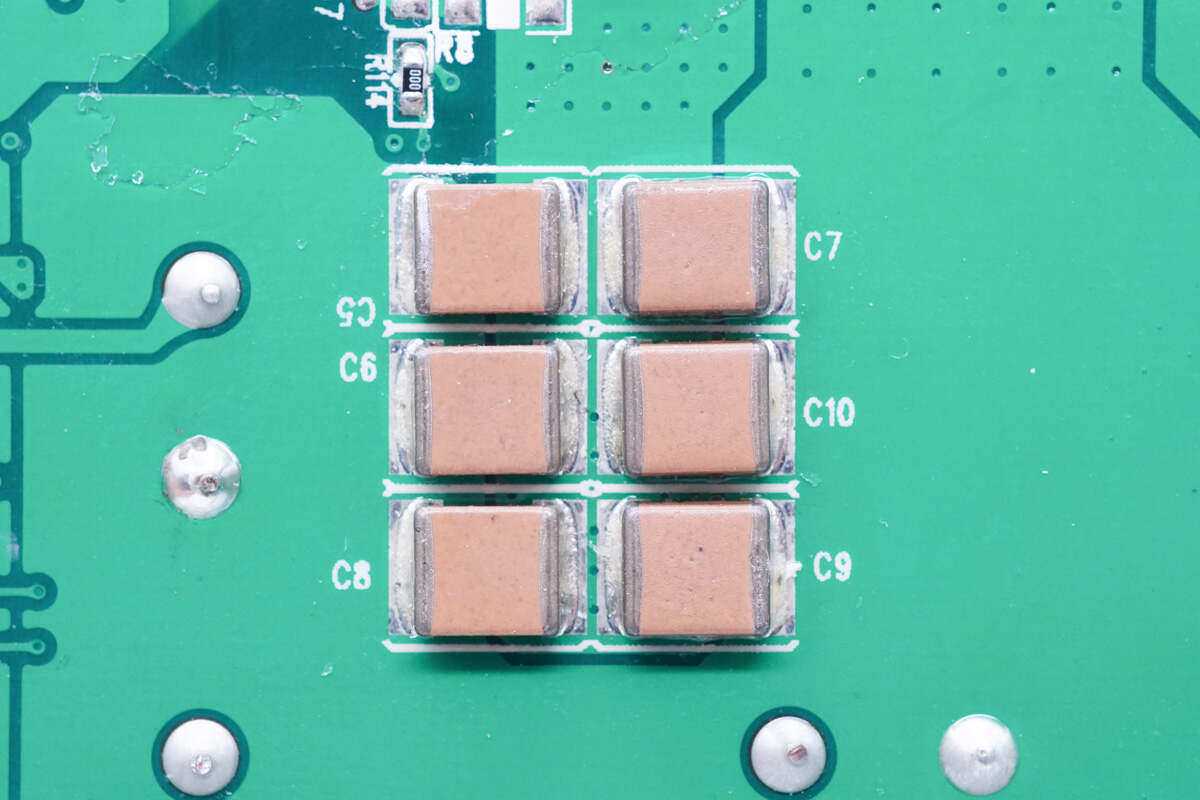

PCB正面焊接六颗MLCC电容。
快恢复整流管来自瑞能，型号BYV29B-600，规格为600V9A，采用D2PAK封装。

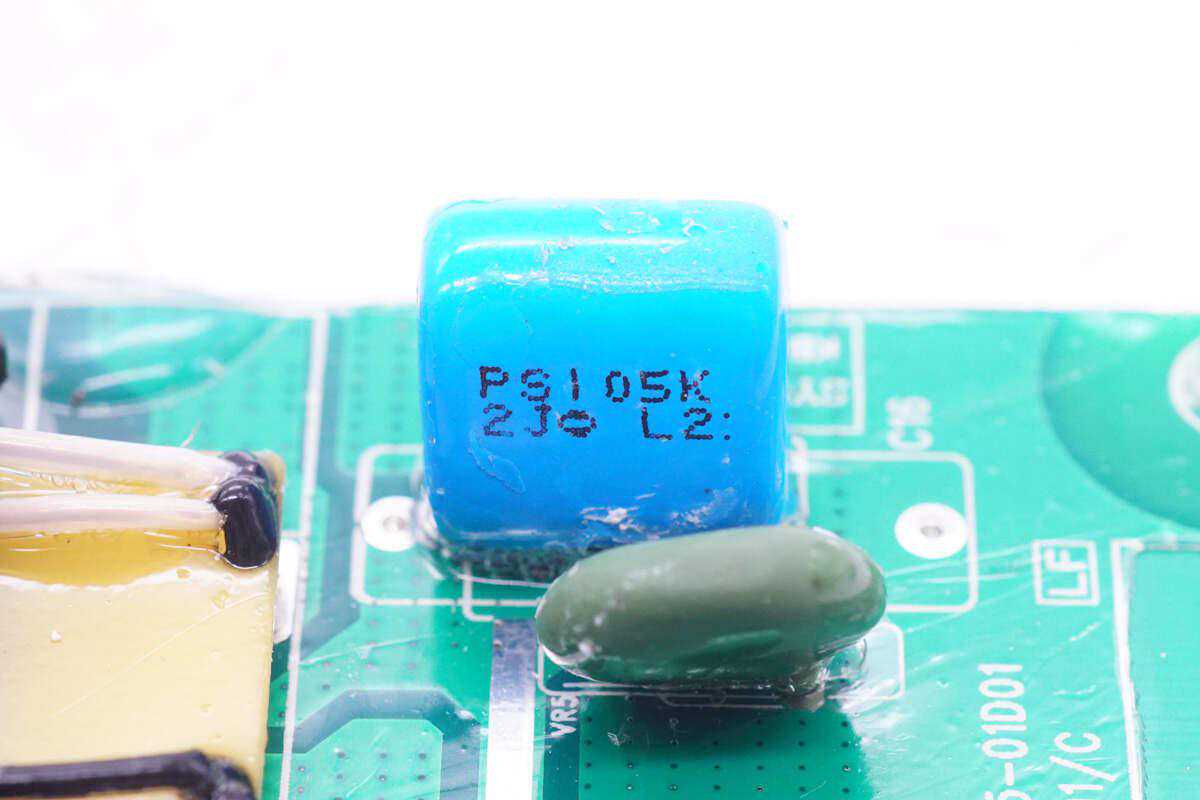

蓝色薄膜电容用于输出滤波。
绿色压敏电阻用于过电压吸收。

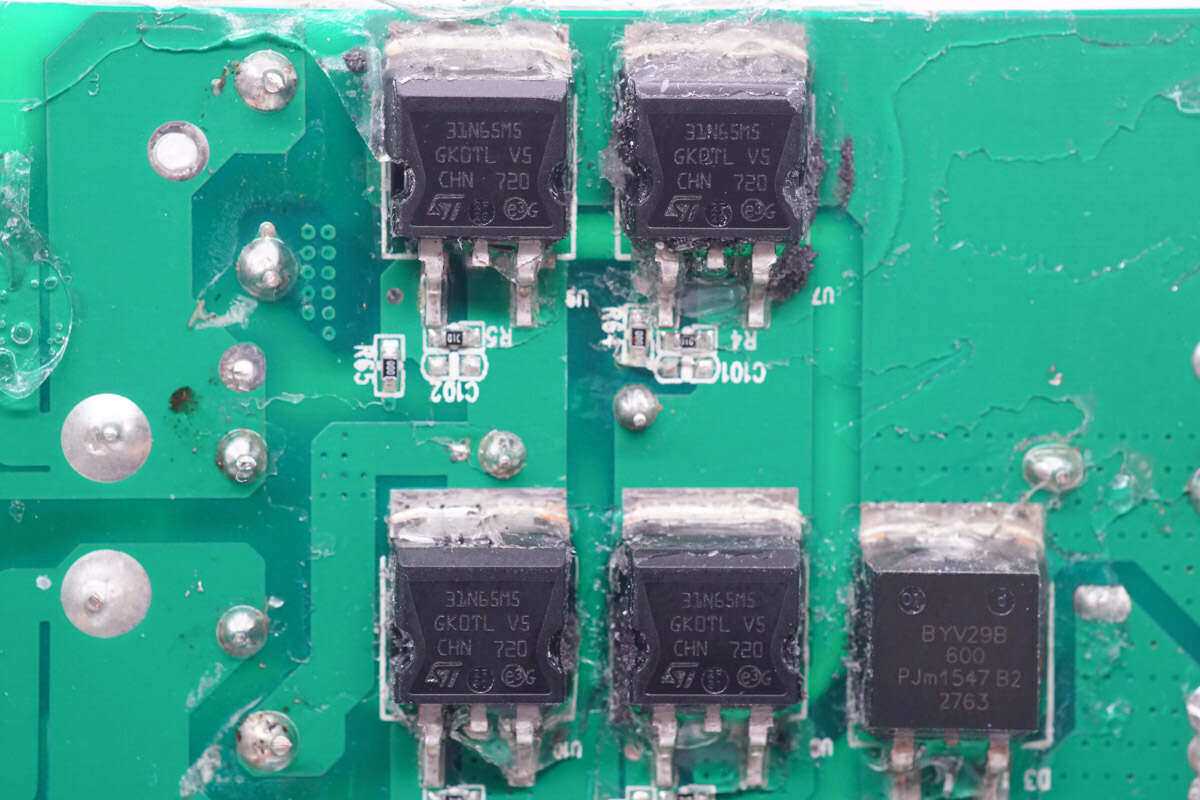

输出调制管来自意法半导体，型号STB31N65M5，NMOS，耐压650V，导阻124mΩ，采用D2PAK封装。

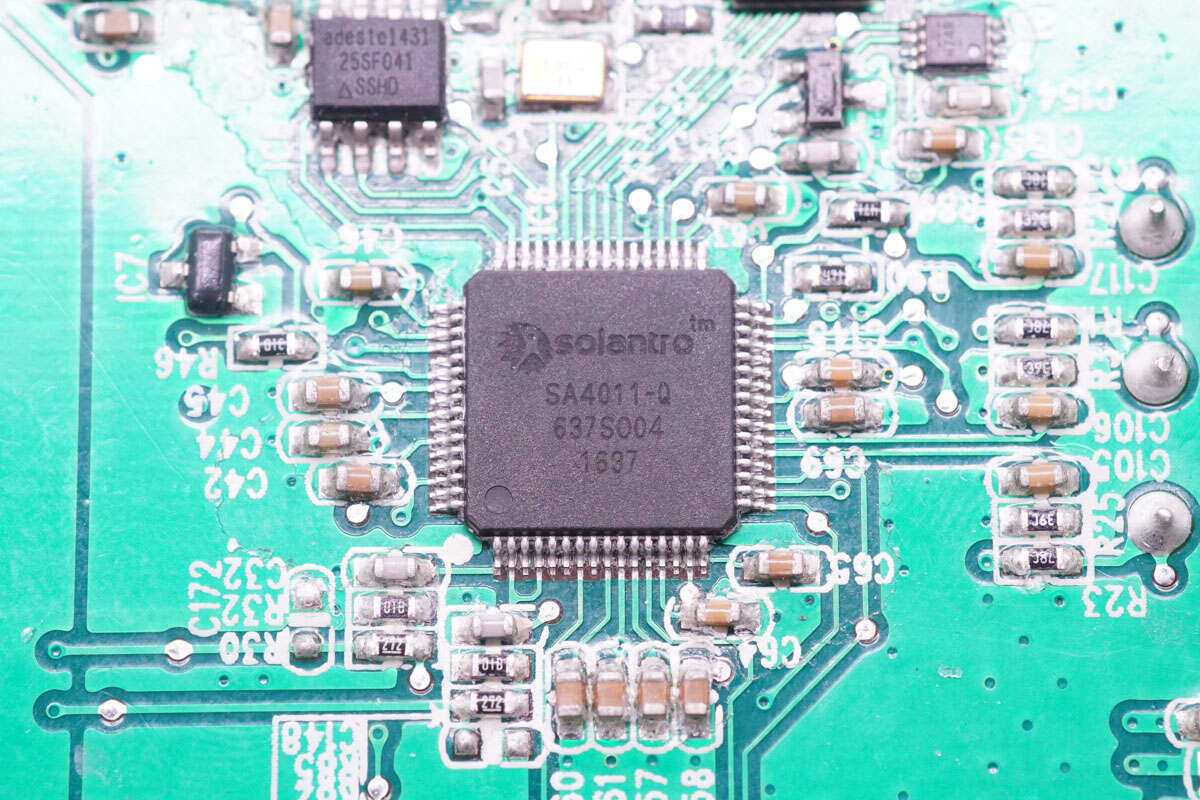

逆变器主控芯片来自solantro，型号SA4011，是一颗混合信号集成电路，内部集成32位RISC内核MCU，并具备驱动器输出。适用于太阳能微逆变器，电池充电控制，工业自动控制和开关电源应用。

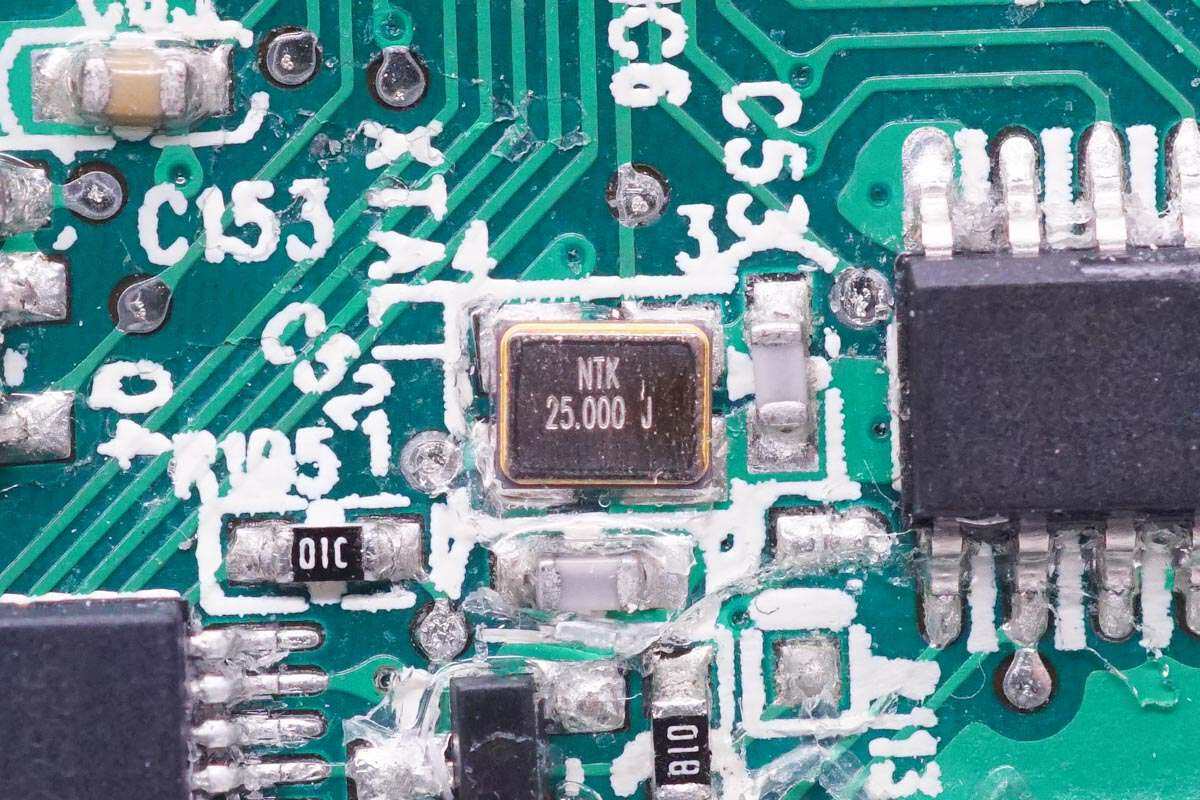

芯片外置25.000MHz时钟晶振。

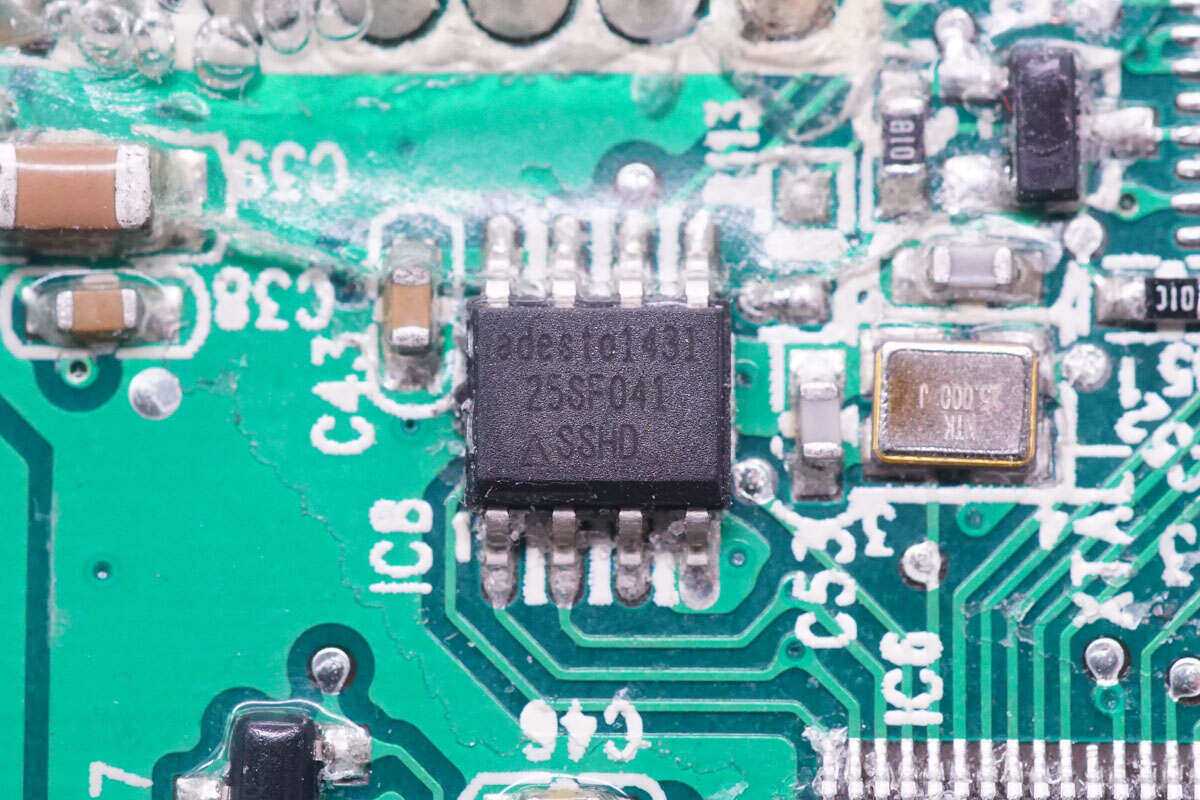

存储器来自adesto，型号AT25F041，容量为256KB。
驱动器芯片来自solantro，型号SA1002，是一颗80V全桥驱动器，支持两路半桥应用。

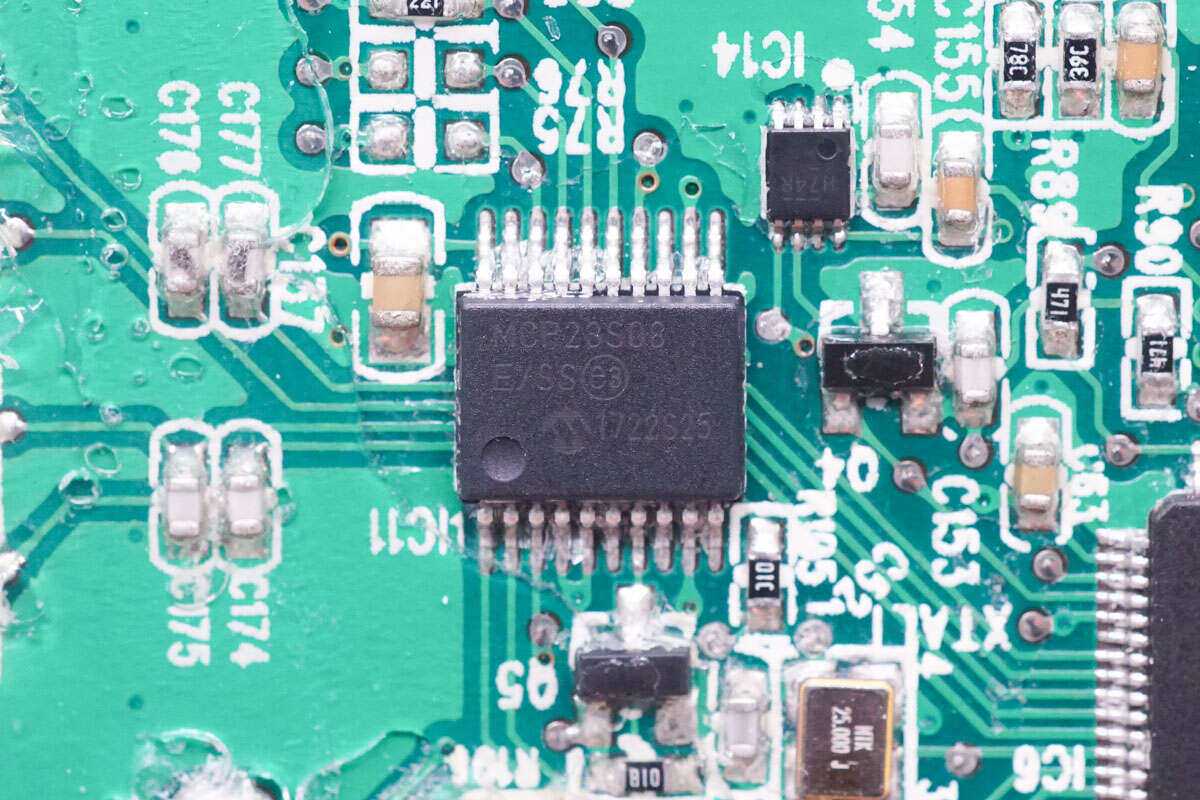

微芯科技MCP23S08用于IO接口扩展，采用SPI串行接口通信。

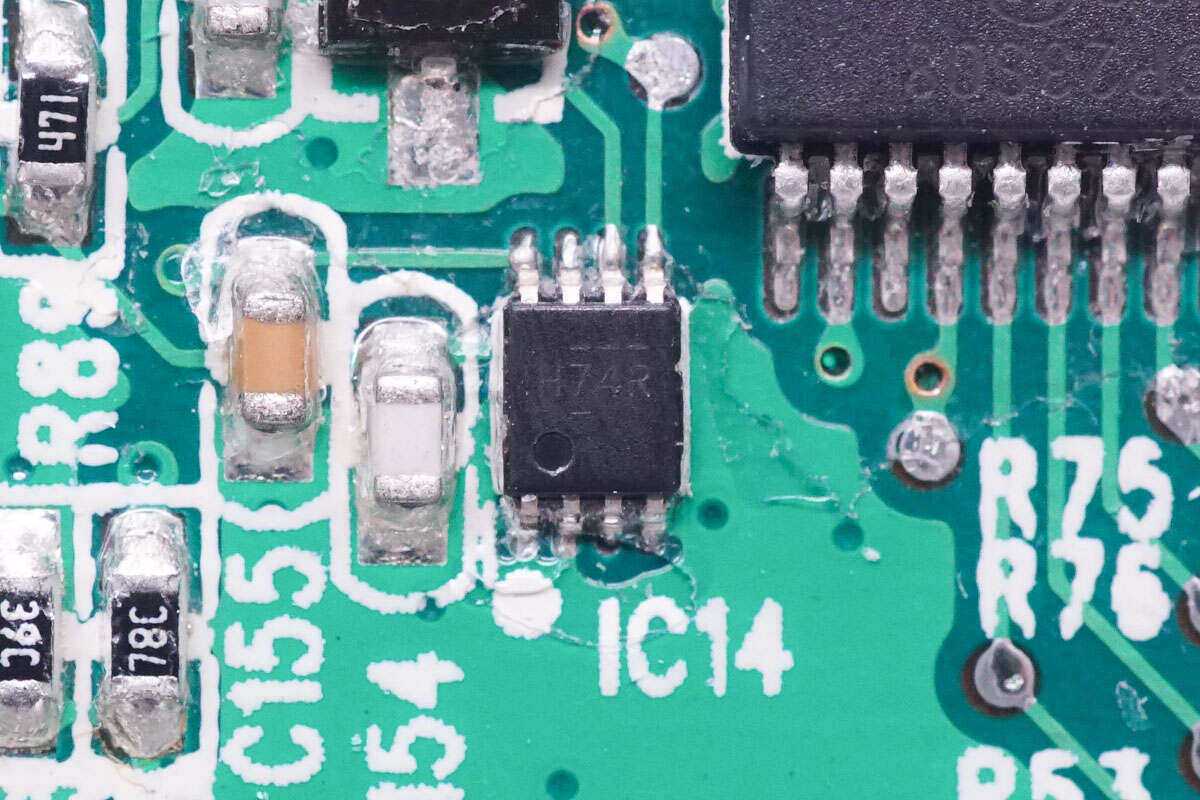

德州仪器SN74AUP1G74DCUR低功耗单路上升沿D级触发器特写，丝印H74R。

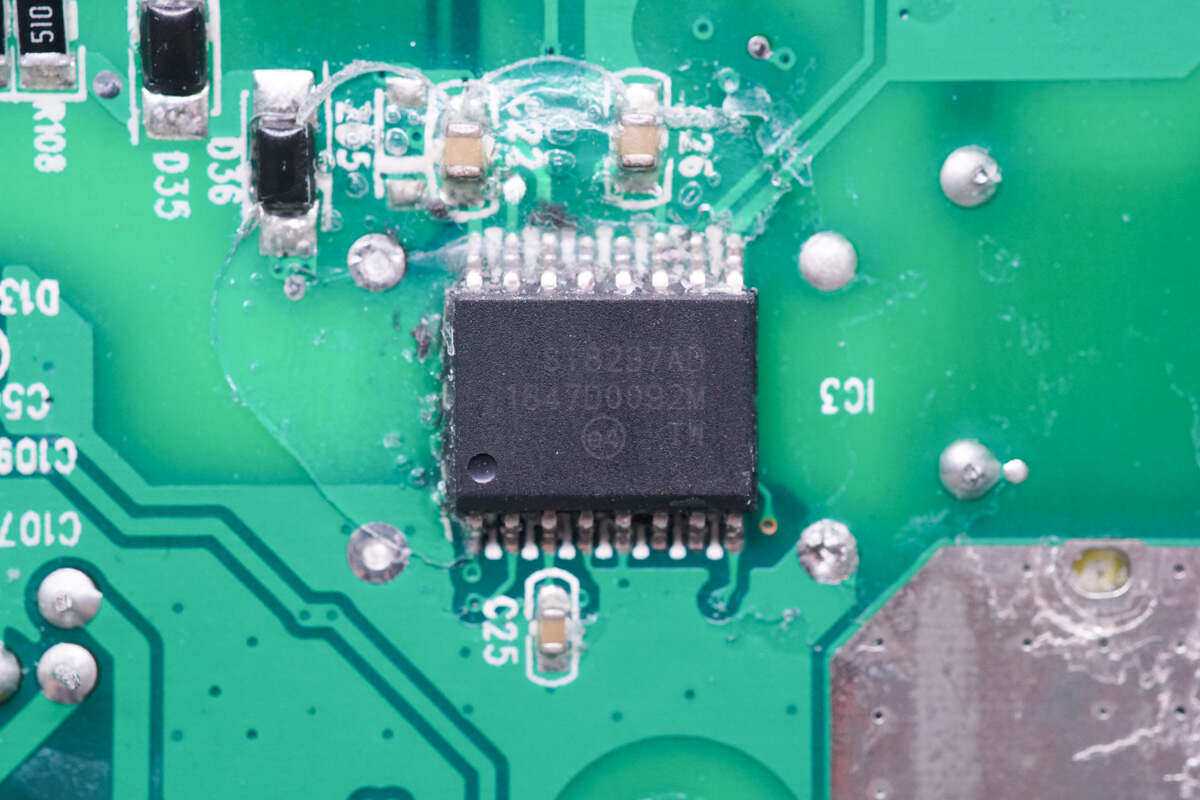

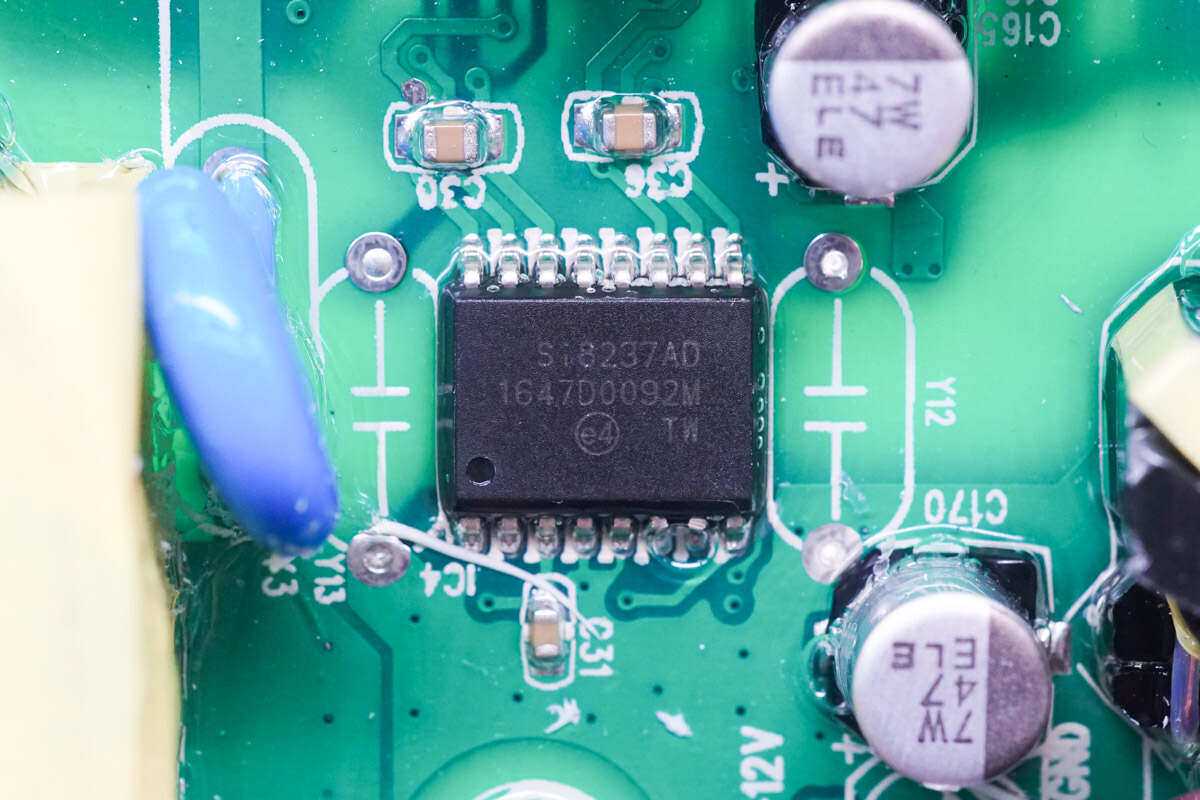

隔离驱动器来自思佳讯，型号SI8237AD，具备两个独立的隔离驱动，用于逆变器输出调制管驱动。
在PCB正面焊接一颗同型号的驱动器，用于交流输出调制。

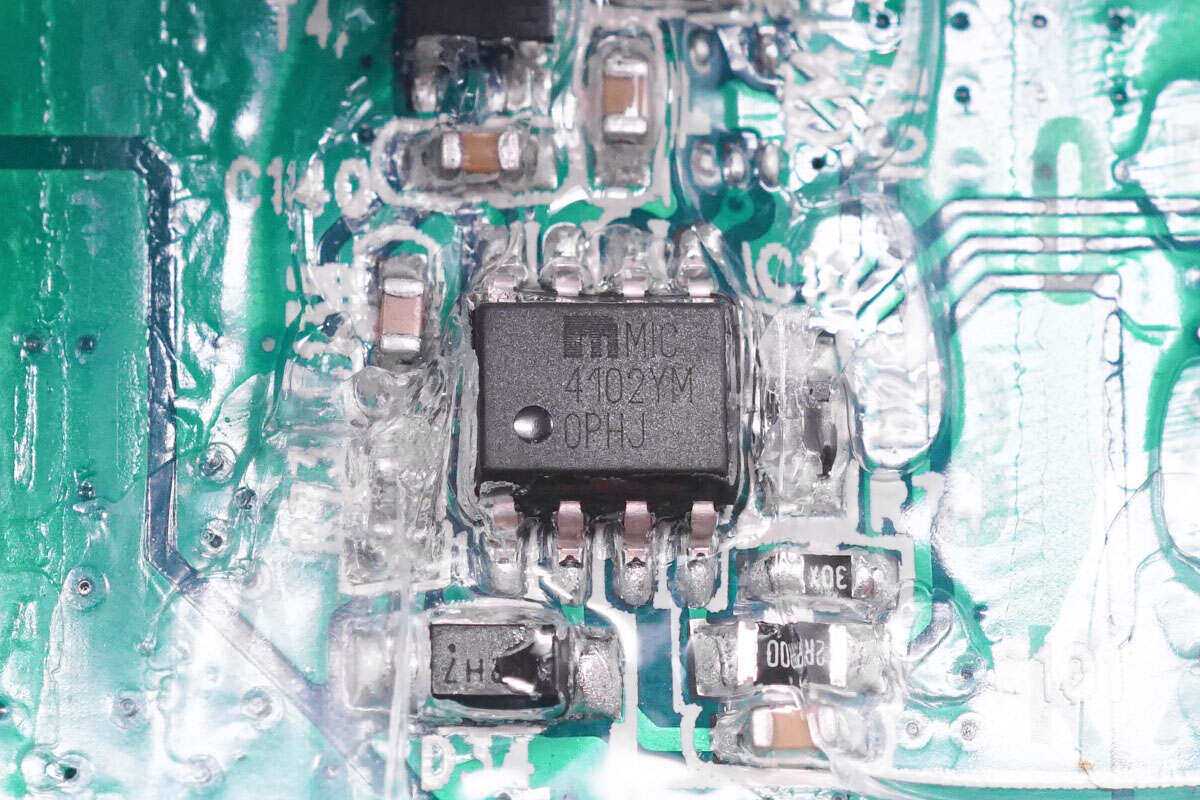

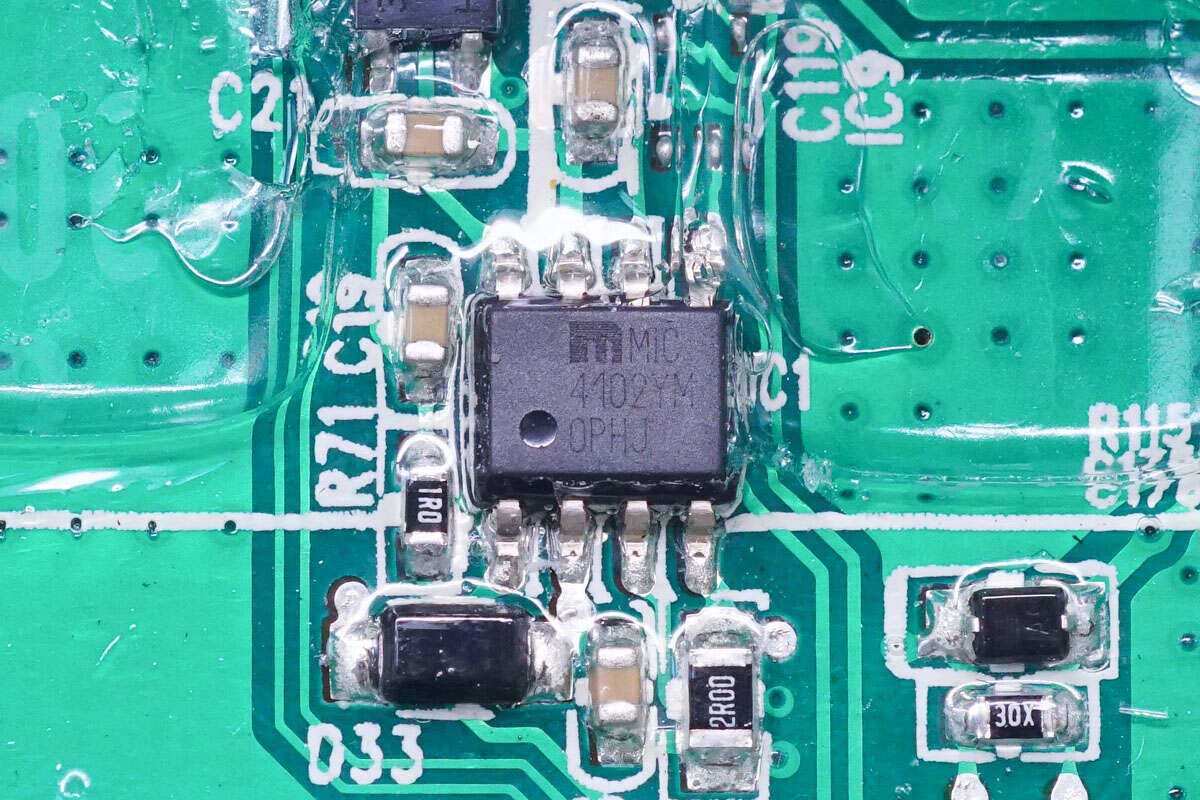

微芯科技MIC4102半桥驱动器用于太阳能面板输入降压开关管驱动。
另一颗驱动器型号相同。

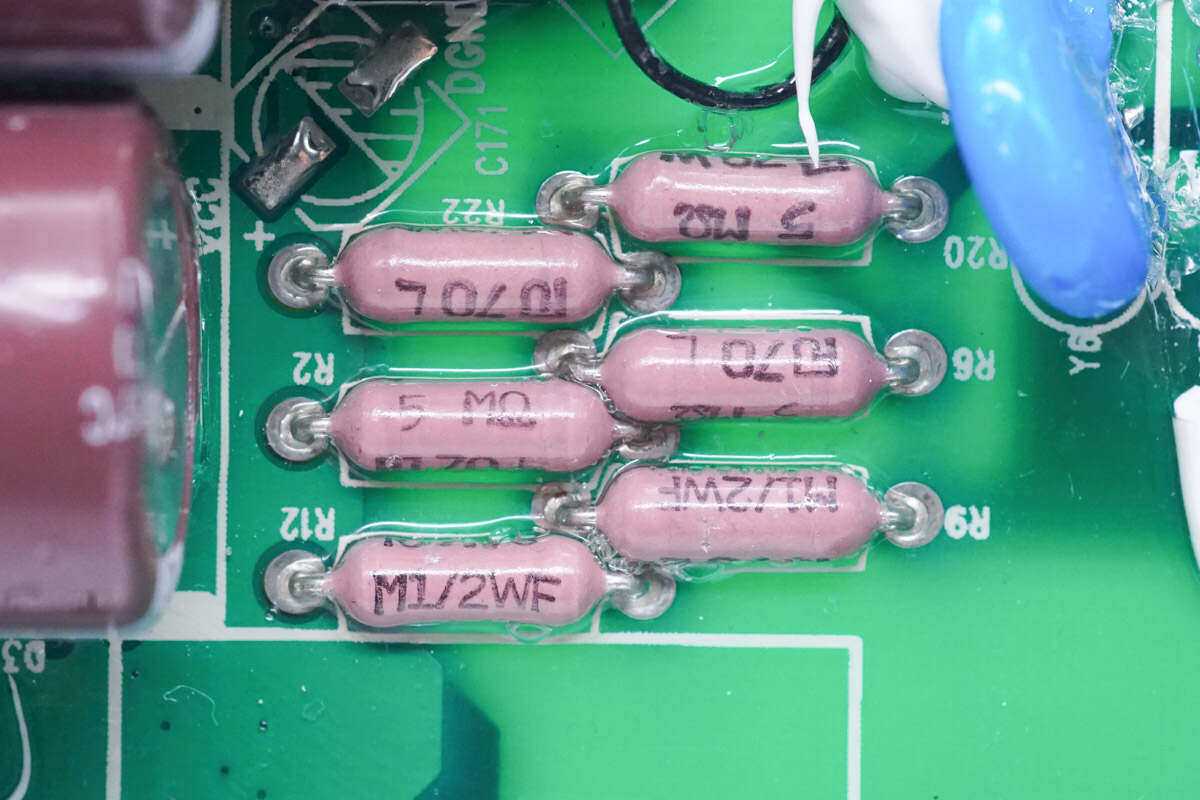

六颗电阻用于电压采集。

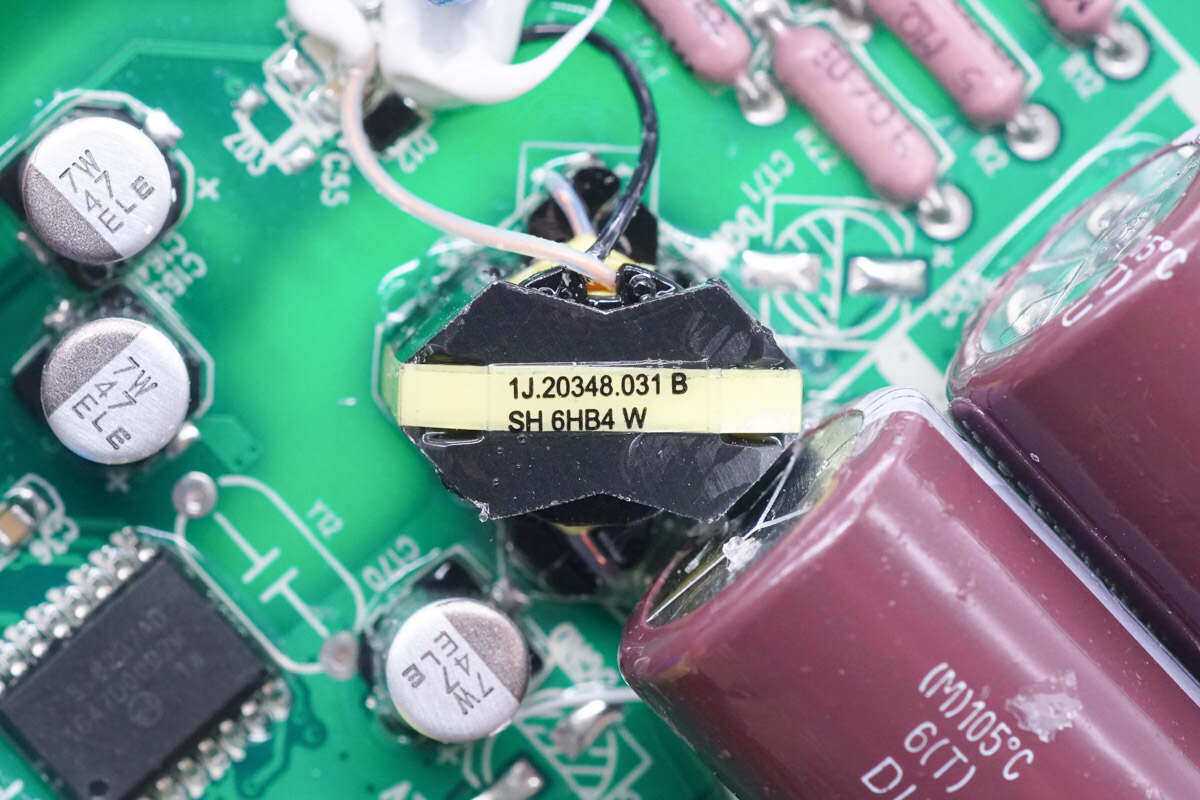

辅助变压器用于为输出调制电路供电。

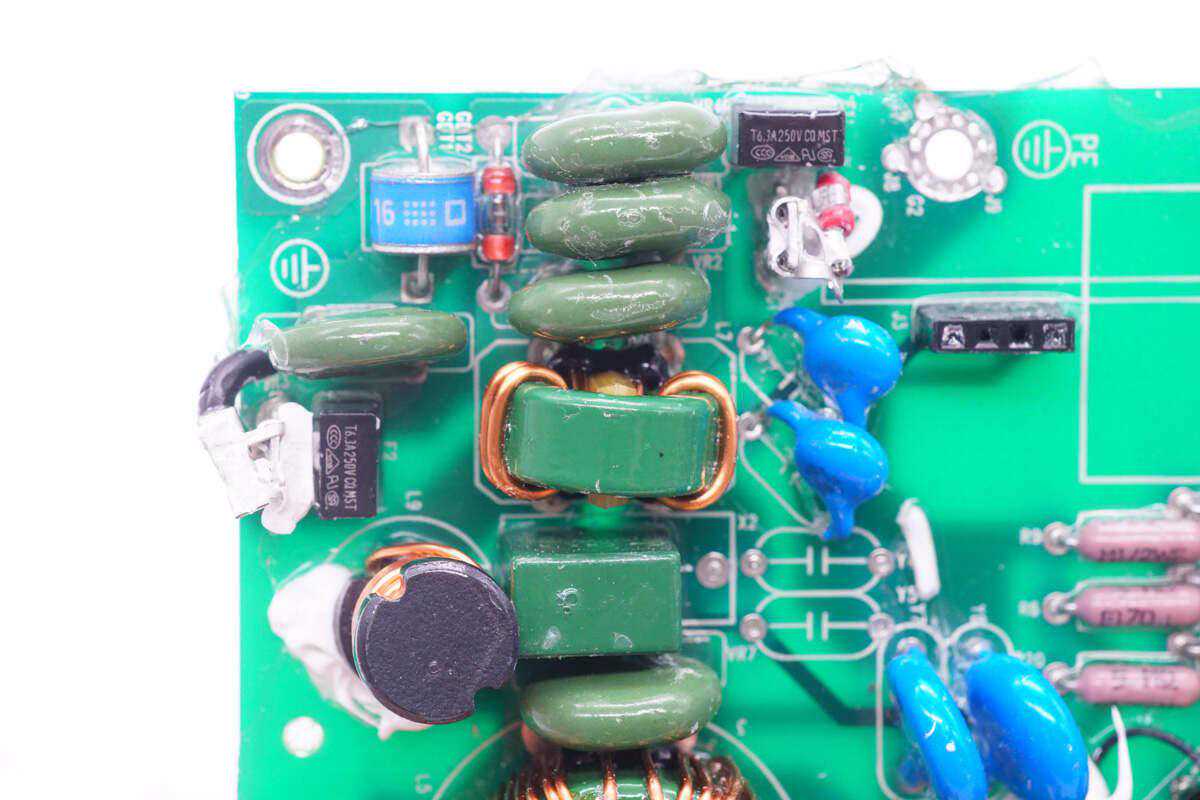

输出端焊接滤波电感，压敏电阻等元件。

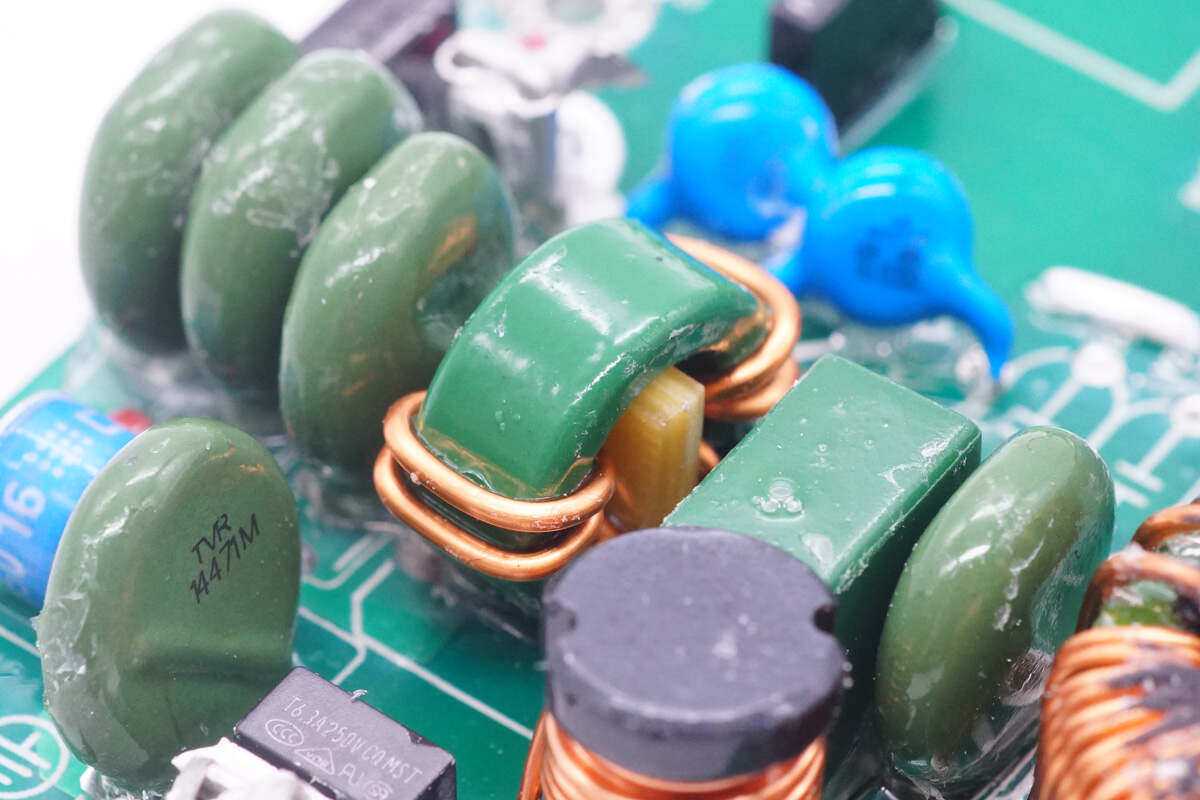

压敏电阻，气体放电管，保险丝等元件特写。

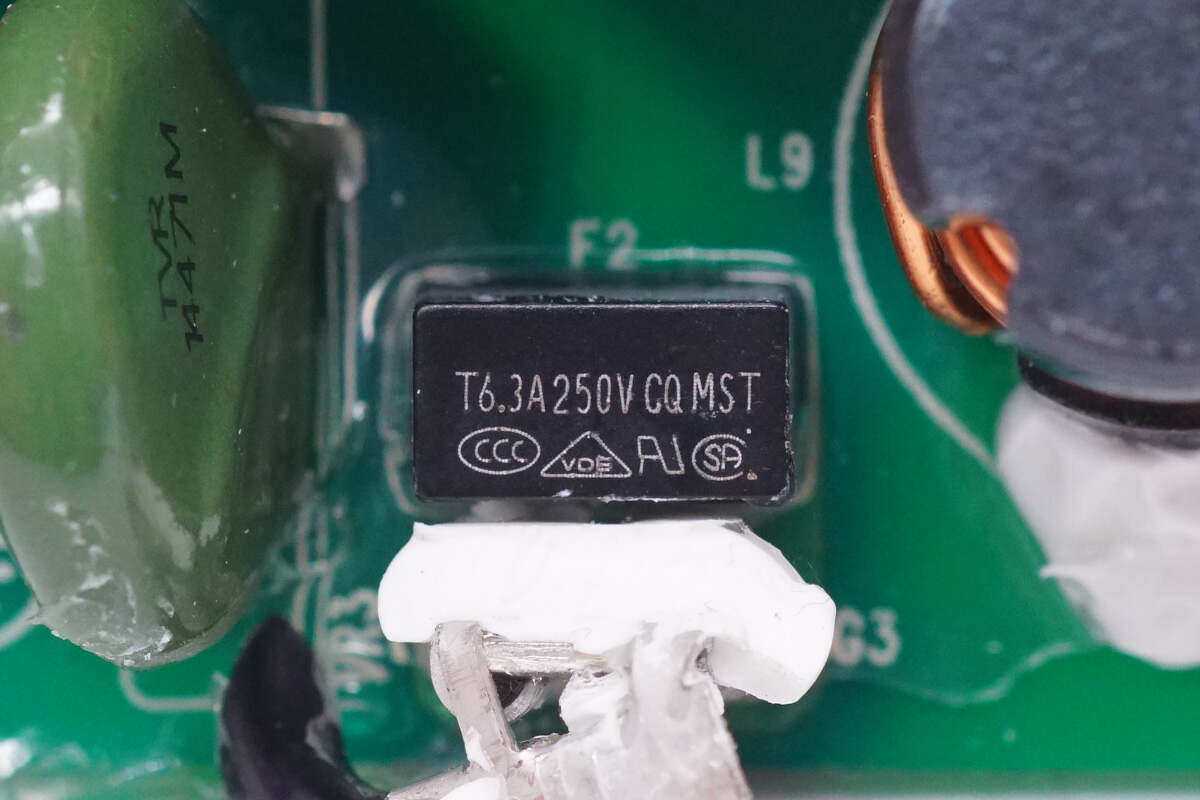

交流输出端保险丝来自功德，为MST系列超小型保险丝，规格为6.3A250V。
另一颗保险丝规格相同。

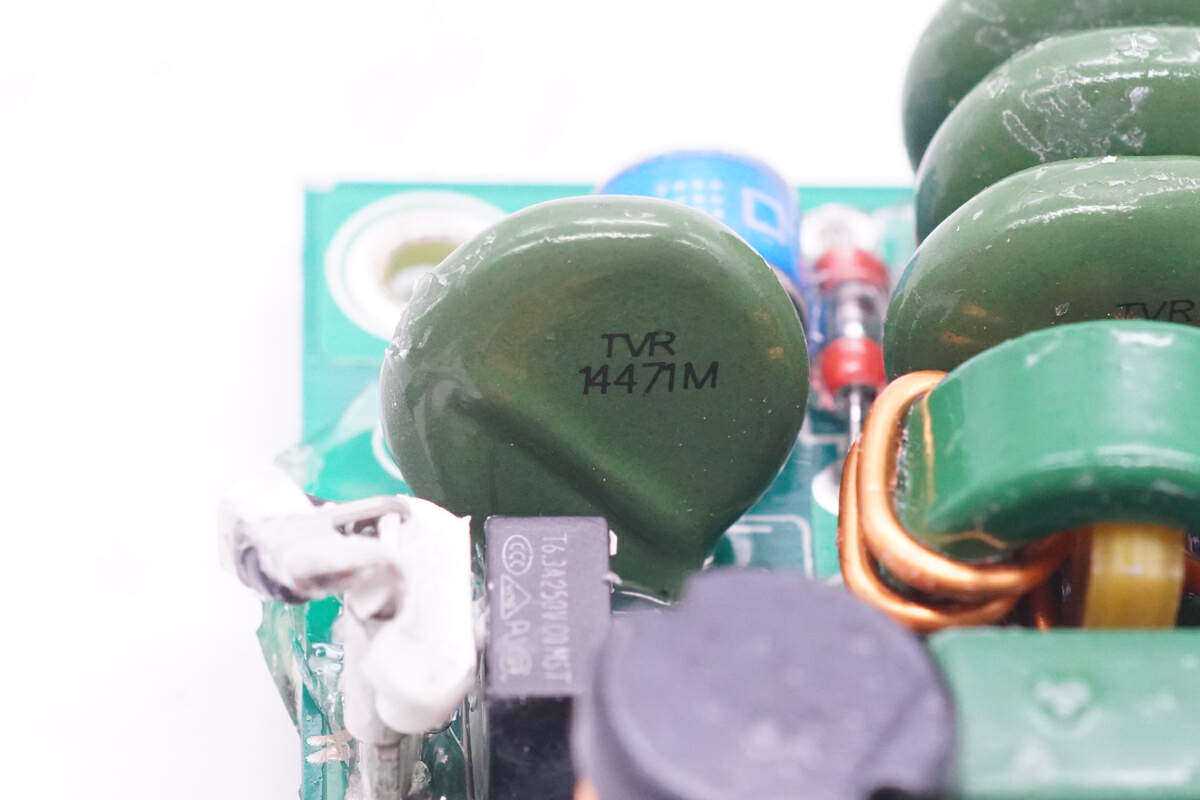

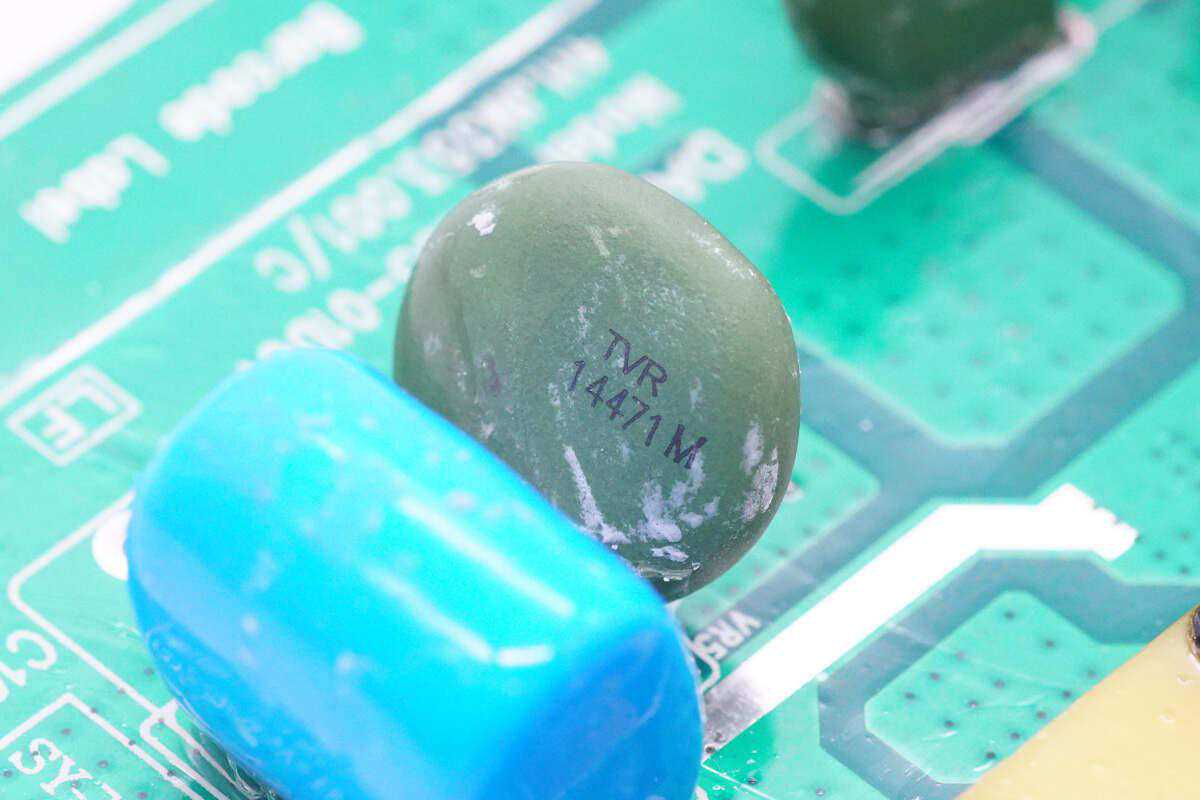

压敏电阻型号TVR14471M，用于抑制浪涌过电压。

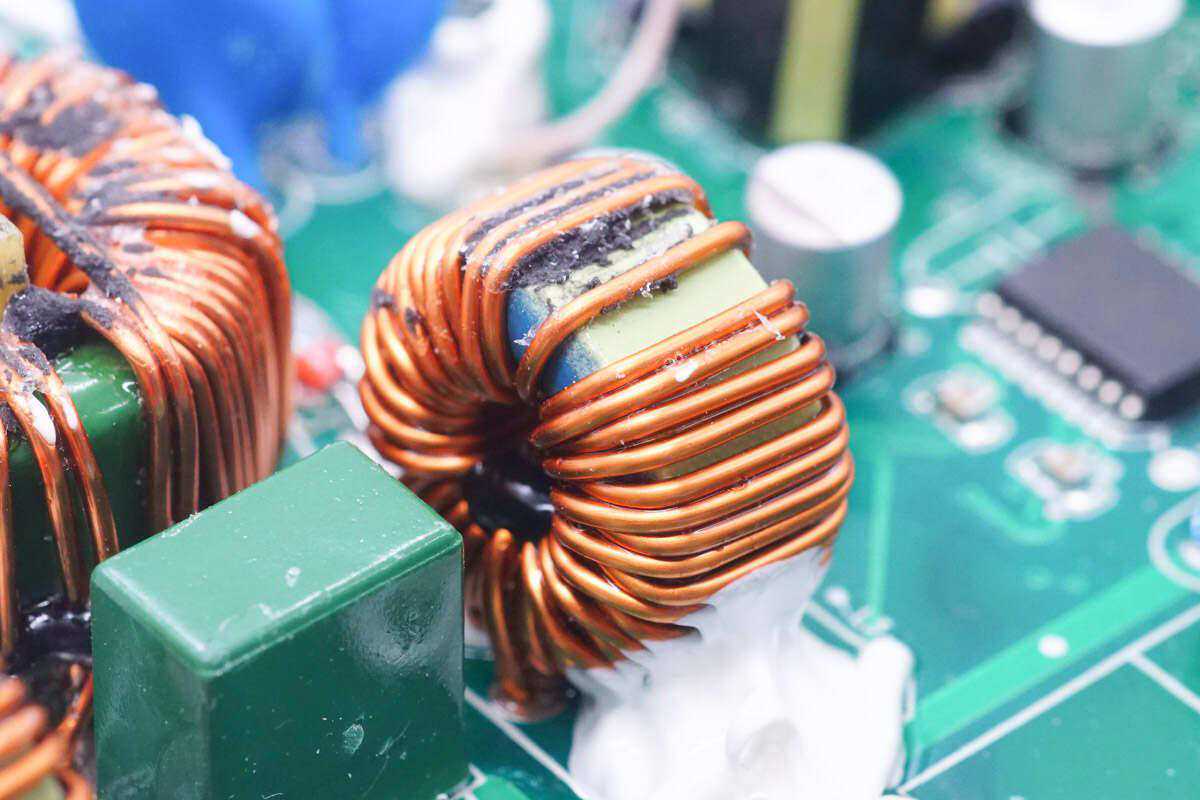

滤波电感采用磁环绕制。
两颗气体放电管特写。

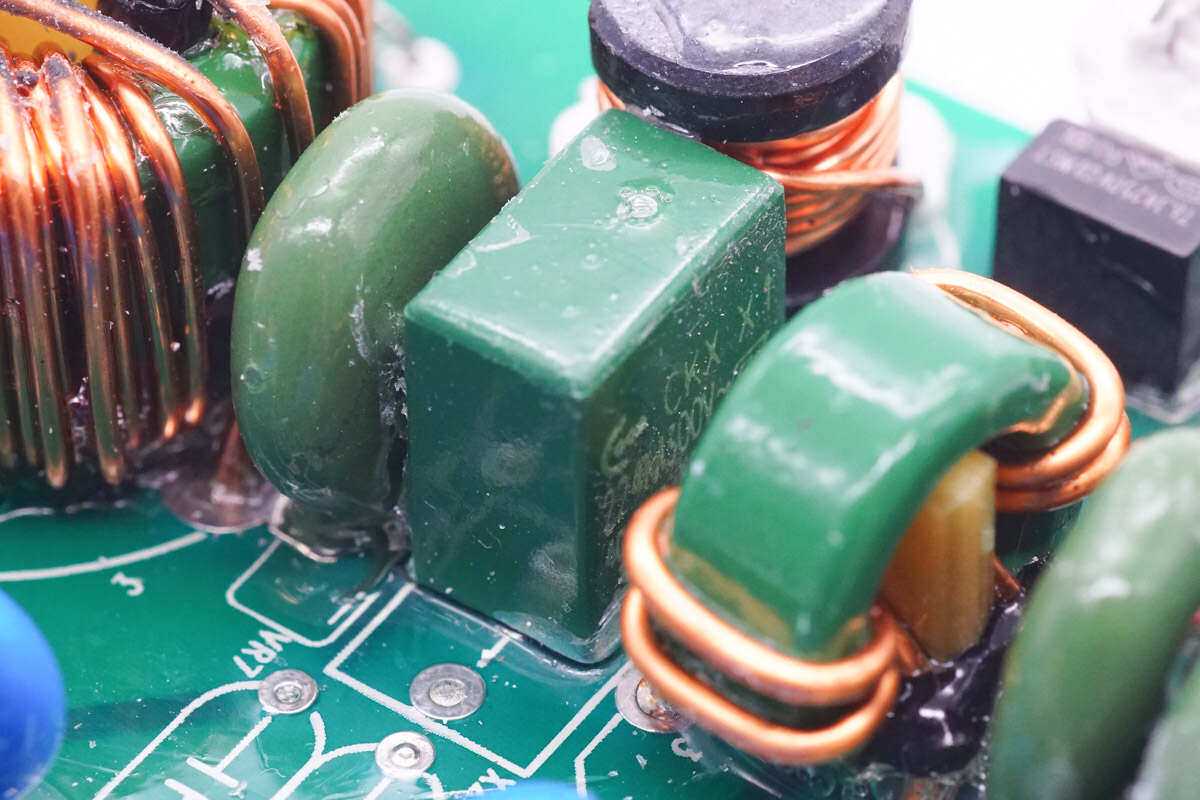

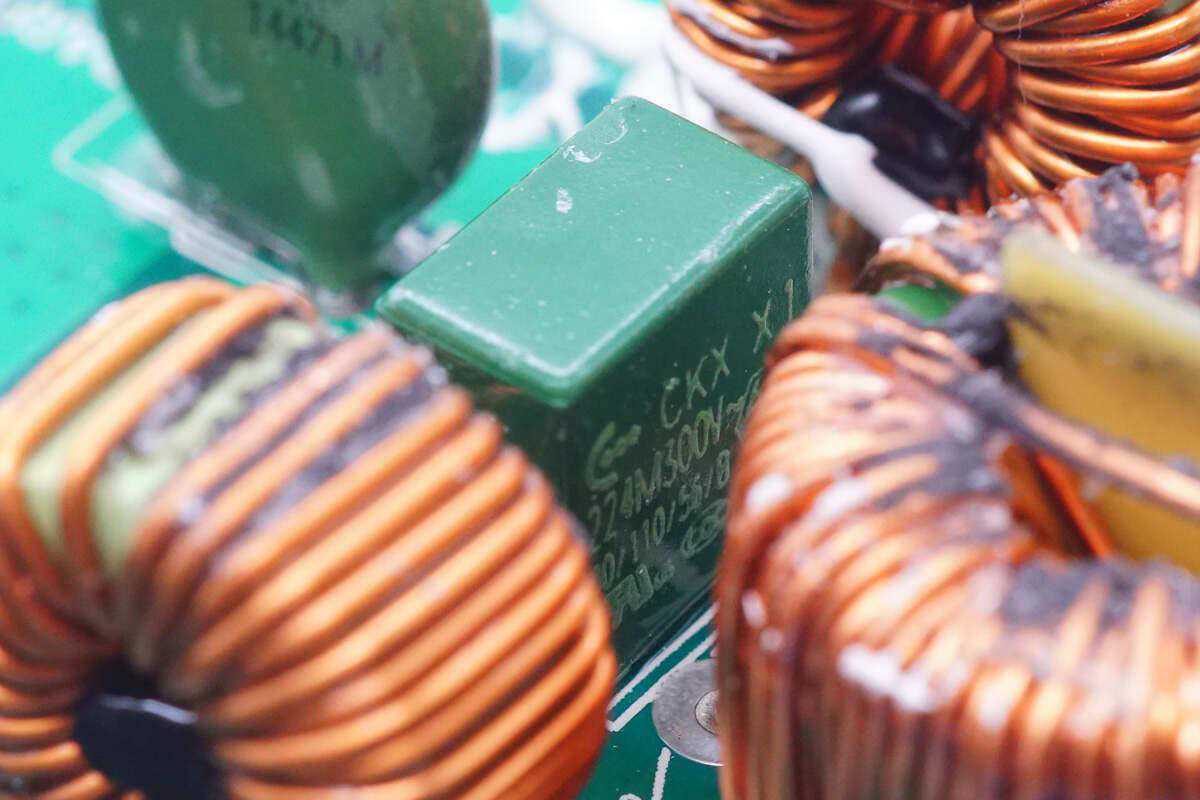

绿色安规X2电容规格为0.22μF。

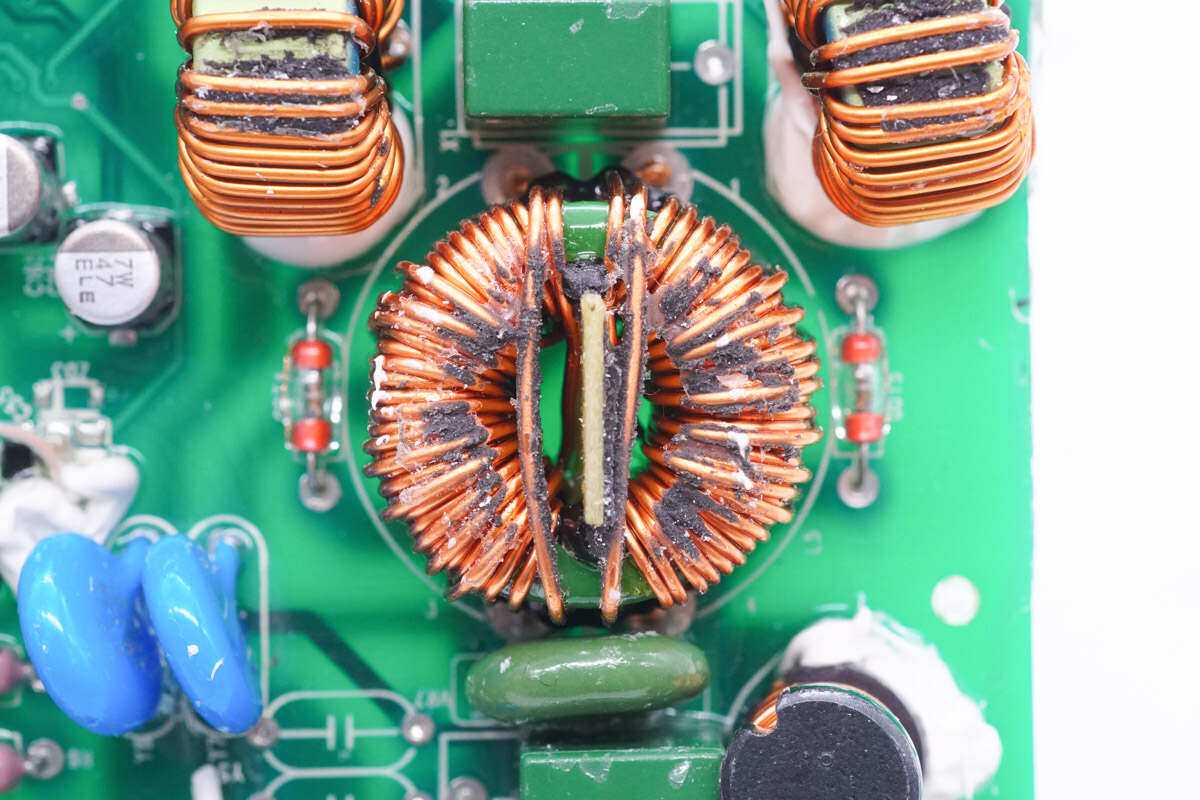

共模电感采用磁环绕制。
差模电感同样采用磁环绕制。
另一颗安规X2电容规格相同。

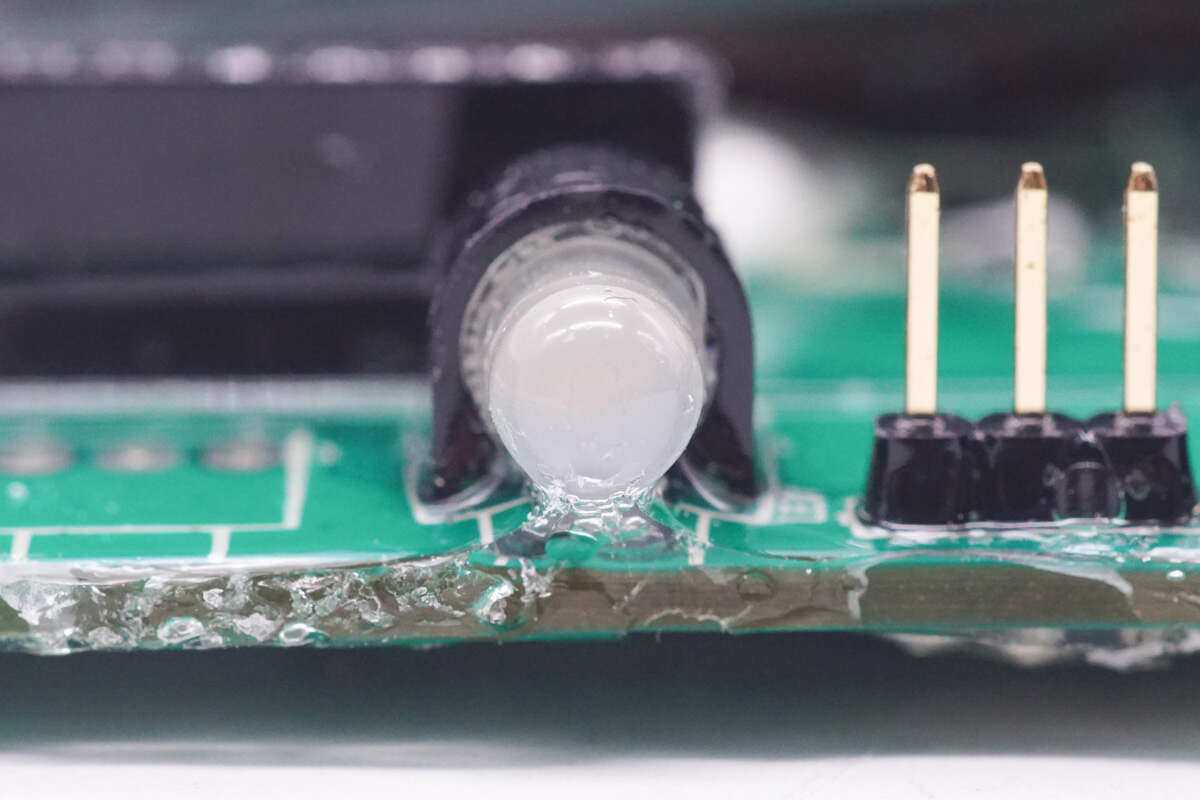

侧面焊接的LED指示灯用于工作状态指示。
全部拆解一览，来张全家福。
充电头网拆解总结达方电子G64C光伏并网微逆变器采用铝合金外壳，具备IP67防护等级，并支持-40~65℃工作温度，满足户外应用。逆变器具备两路直流输入，输出电压为220V，最大输出功率为600W。逆变器直流输入最高电压为60V，支持26-45V功率跟踪，最大输入电流为14A。
充电头网通过拆解了解到，达方电子这款光伏并网微逆变器采用优化器+逆变器的架构，两路输入通过同步降压电路降压后为逆变器输入。逆变器内部采用solantro数字电源芯片组进行控制，使用SA4011混合信号芯片搭配SA1002驱动器进行逆变器升压控制，此外还搭配有四颗驱动器进行降压和输出调制控制。
逆变器内部采用德州仪器MOS管进行降压转换，并使用东芝MOS管进行逆变器升压，输出整流采用瑞能快恢复二极管，输出调制采用意法半导体MOS管。输入滤波电容来自贵弥功，PCB涂有三防漆，并粘贴有导热垫，背面涂导热胶加强散热。内部做工用料可靠，满足户外严苛环境下长时间运行。
